 第９章  [ダイナミック ブロック](回転 )-教材（ダイナミック入力）.dwg

　[挿入] -> [ブロック定義] -> [エディタ]を選択します。
　

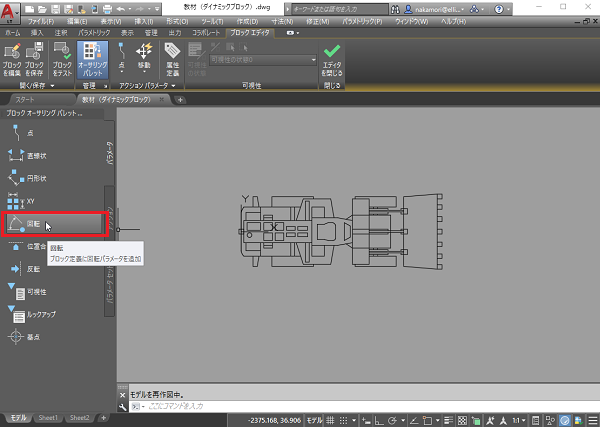

（１）[パラメータ]から[回転]を選択します。

　

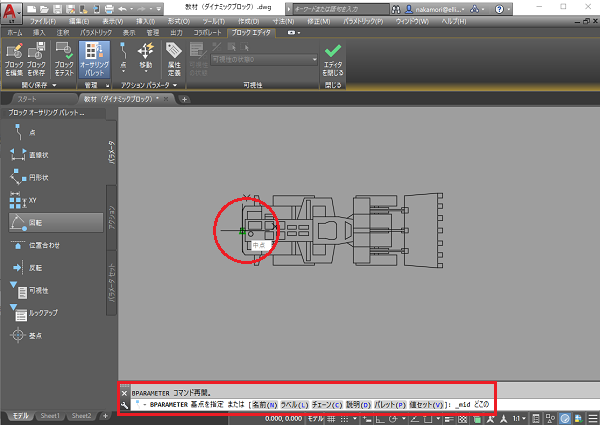

（２）[基点を指定] -> 回転の基点を指示します。

　

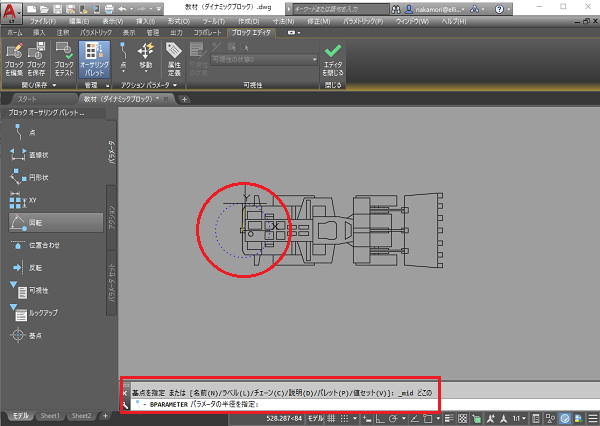

（３）[パラメータの半径を指定] -> 回転を指示するポイントの位置を指定します。

　

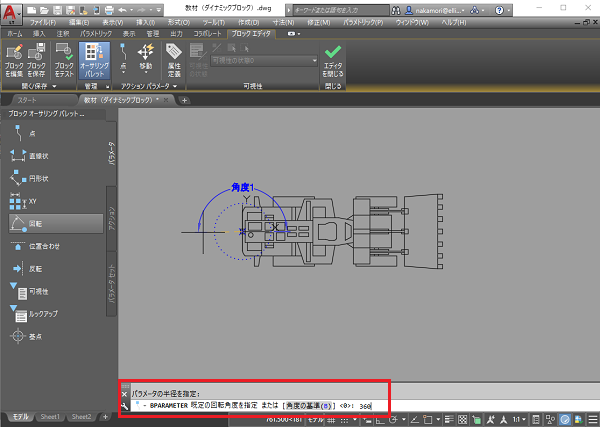

（４）[回転角度を指定] -> 何度回転できるかを指定します。（この例では<360度>を指定）

　

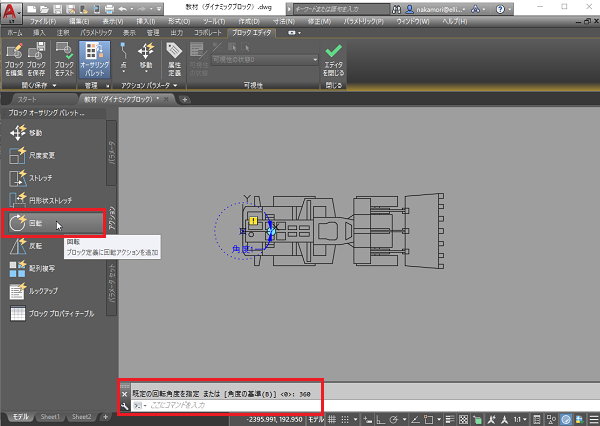

（５）[アクション]から[回転]を選択します。

　

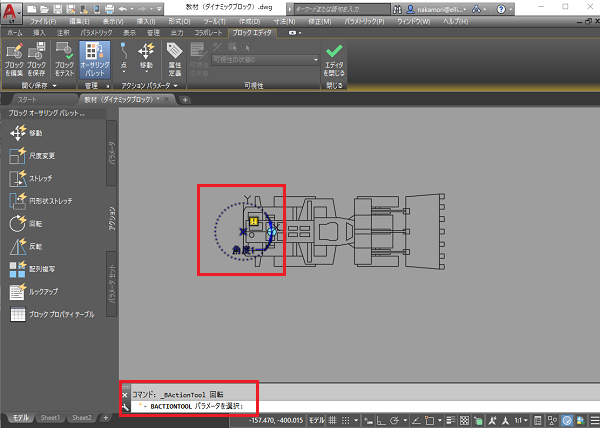

（６）[パラメータを選択] -> 回転パラメータを選択します。

　

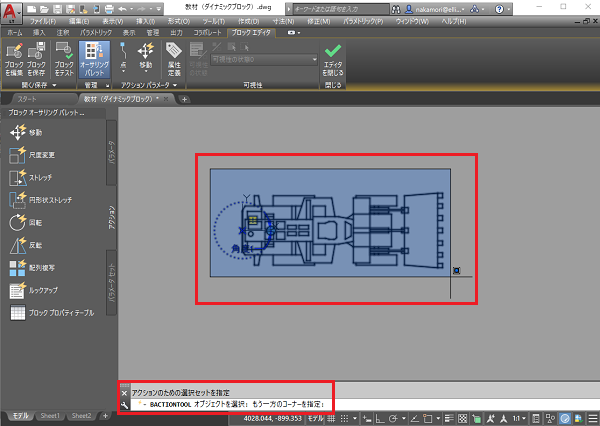

（７）[アクションのための選択セットを指定] -> ブロック図形全体を選択します。

　

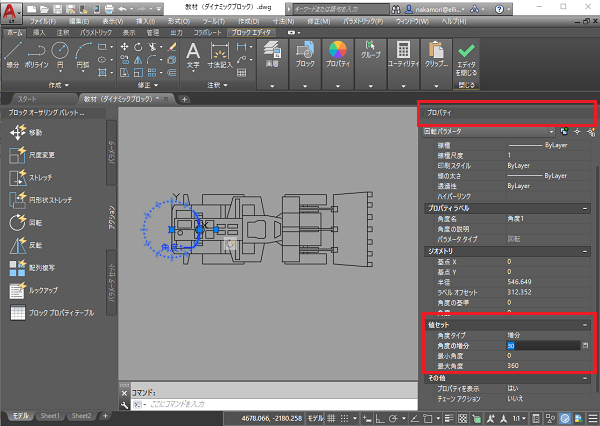

（８）アクションを選択した状態で、プロパティを表示します。
　[プロパティ]パネルの中の[値セット]にある[角度タイプ]を<増分>、[角度の増分]を<30>にします。
　-> <30度>間隔で回転します。

　

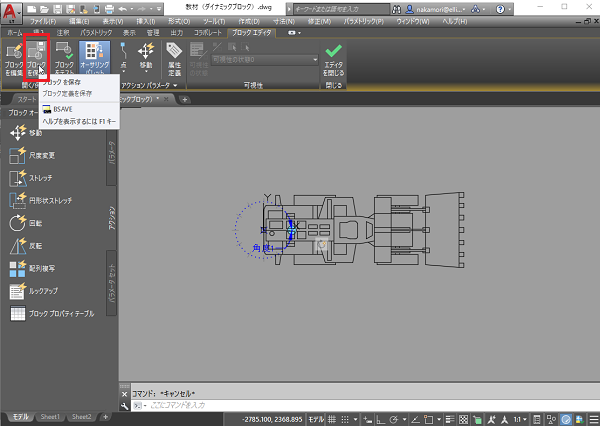

（９）[ブロックを保存]を選択して、ブロック エディタを終了します。

　

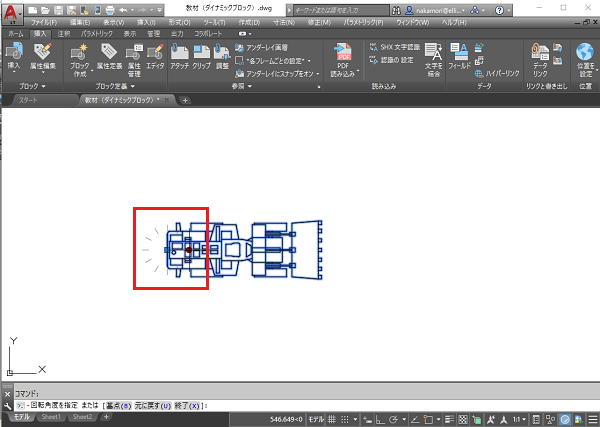

（１０）モデル空間でブロックを選択すると、回転の基点が赤く表示され、30度間隔の表示も見えます。

　

（１１）マウスを動かすと、ブロックは30度間隔で回転します。
