第１０章	[マルチシートファイル]
[マルチシートファイル]は複数の図面やシートを１つのPDFにまとめるコマンドです。

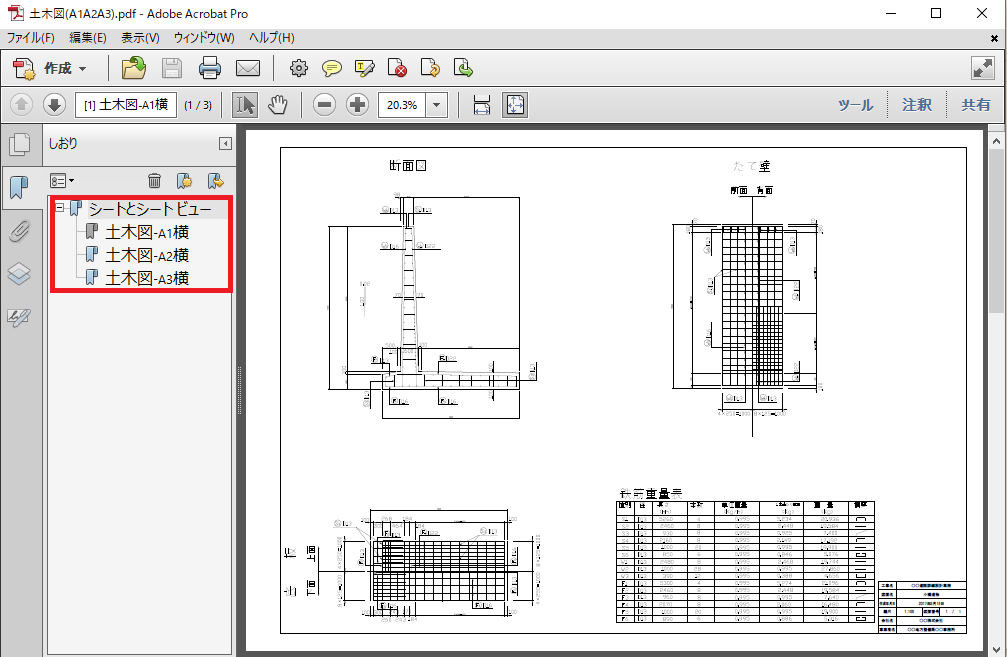

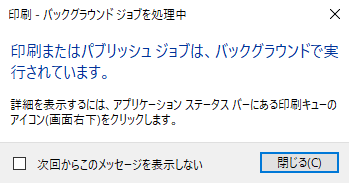

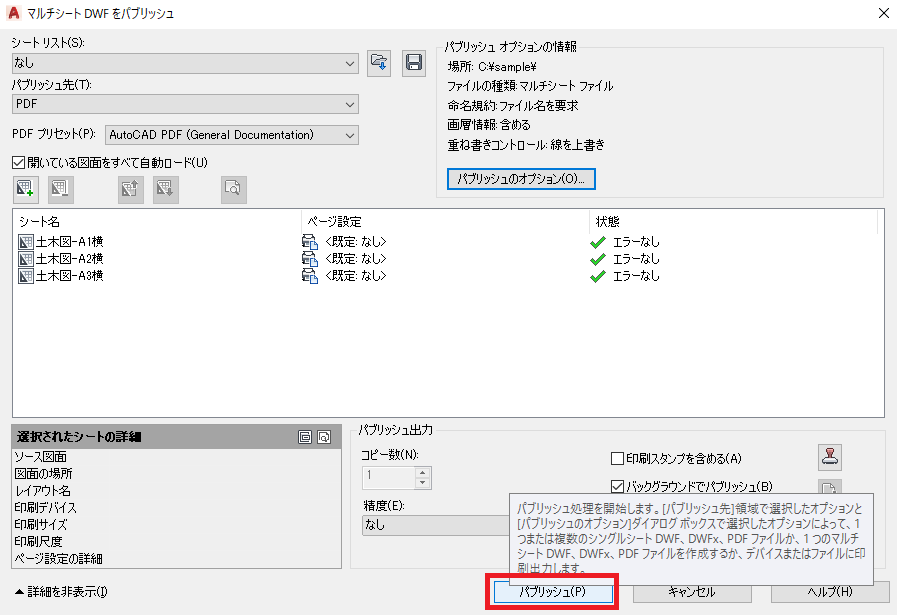

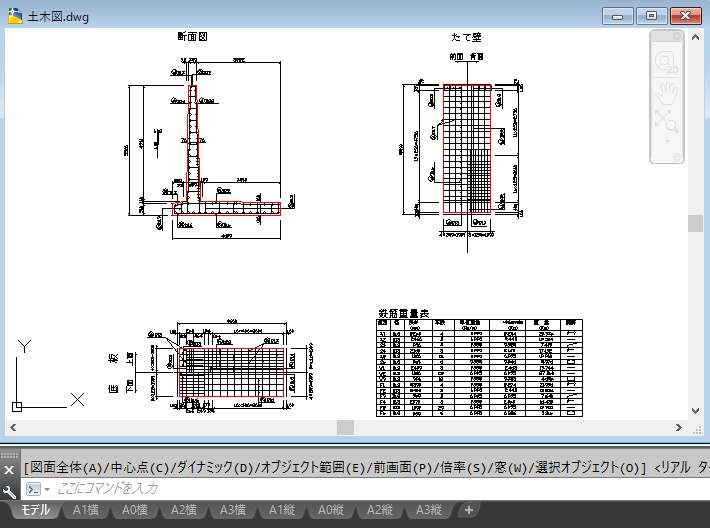

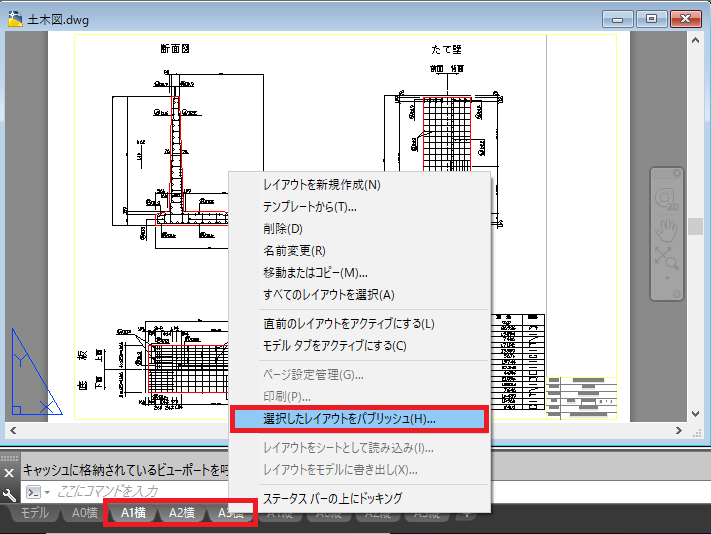

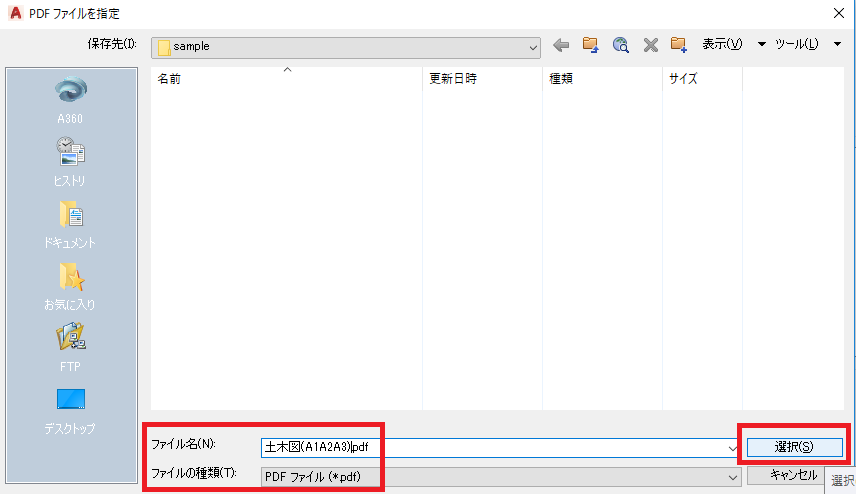

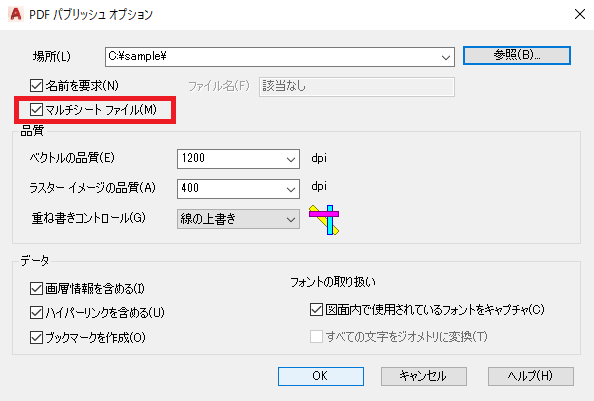

（１）下図の[土木図.dwg]には、１つのモデルと８つのシートがありますが、 　この中の[A1横][A2横][A3横]の３つのシートを１つのPDFにまとめたいと思います。 　 （２）[A1横][A2横][A3横]の３つのシートを選択し、右ボタンから[選択したレイアウトをパブリッシュ...]を選びます。 　 （３）[マルチシートDWFをパブリッシュ]ダイアログが開きます。 　[シート名]の中に選択したシートの名前があります。 　また、他の図面を追加するときは、左にあるボタンを押すと、この中に追加できます。 　右にある[パブリッシュのオプション]ボタンを押します。 　 （４）[PDFパブリッシュ オプション」ダイアログの中の[マルチシート ファイル]のチェックを確認します。 　保存する場所を指定して、[OK]ボタンを押します。 　 （５）[マルチシートDWFをパブリッシュ]ダイアログに戻りますから、一番下の[パブリッシュ]ボタンを押します。 　 （６）[PDFファイルを指定]ダイアログが表示されます。 　[保存先]と[ファイル名][ファイルの種類]を確認して、[選択]ボタンを押します。 　 （７）PDFへの出力は、バックグラウンドで行われます。 　 （８）下図は作成されたPDFを開いた図です。 　左側の[しおり]の中に３つのシートが含まれていることが確認できます。
