レイアウト	[レイアウト－ビューポート作成] と [クリッピング]
[矩形][ポリゴン][オブジェクト]で作成する

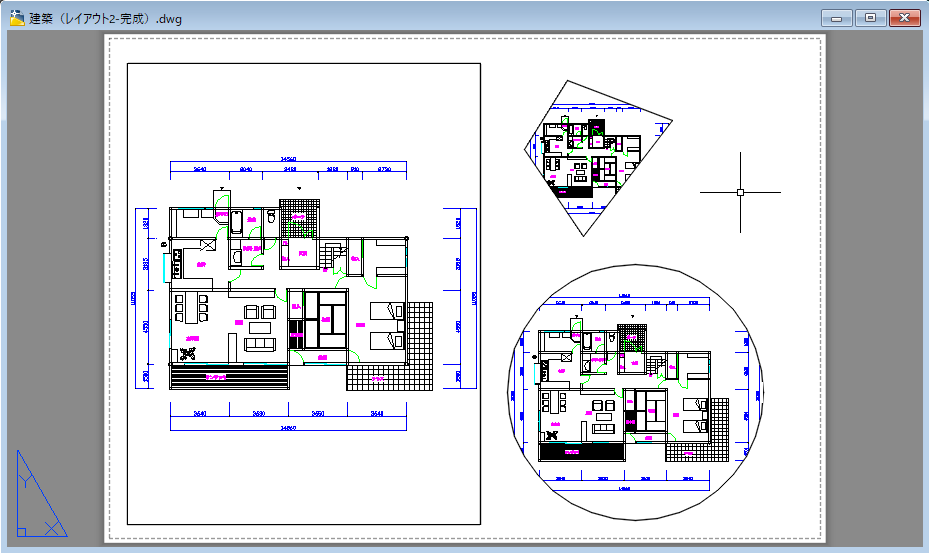

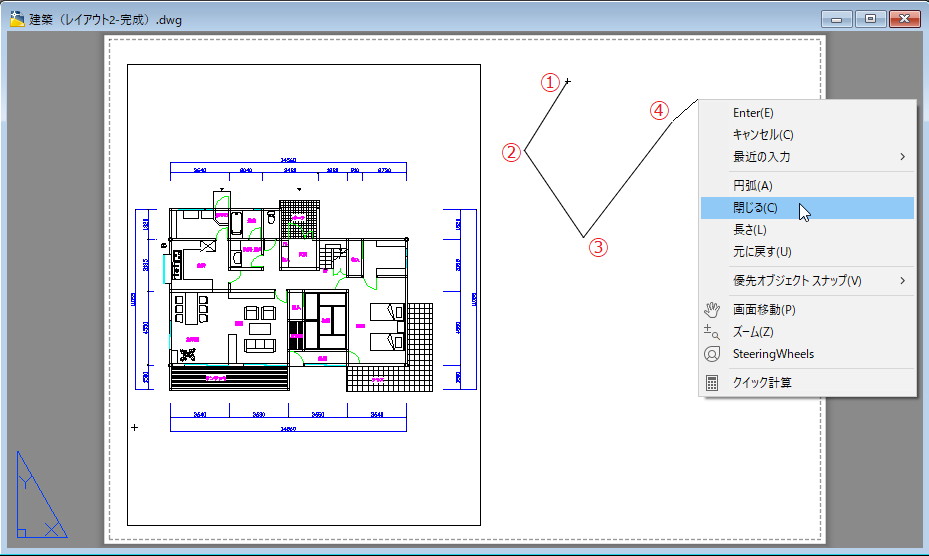

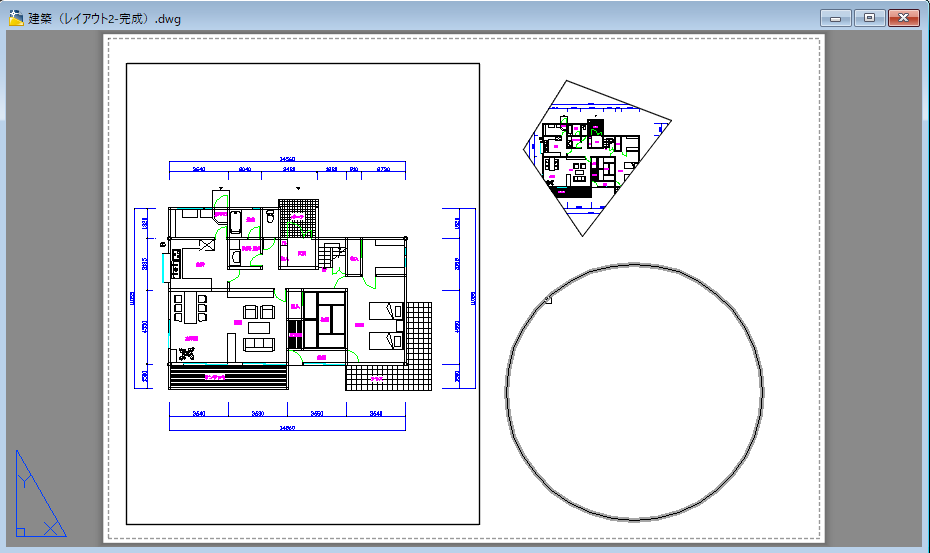

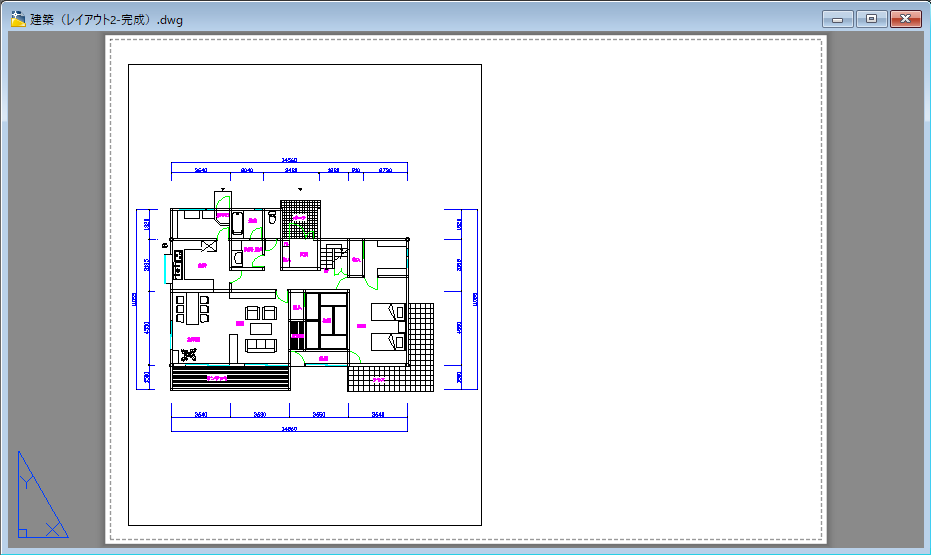

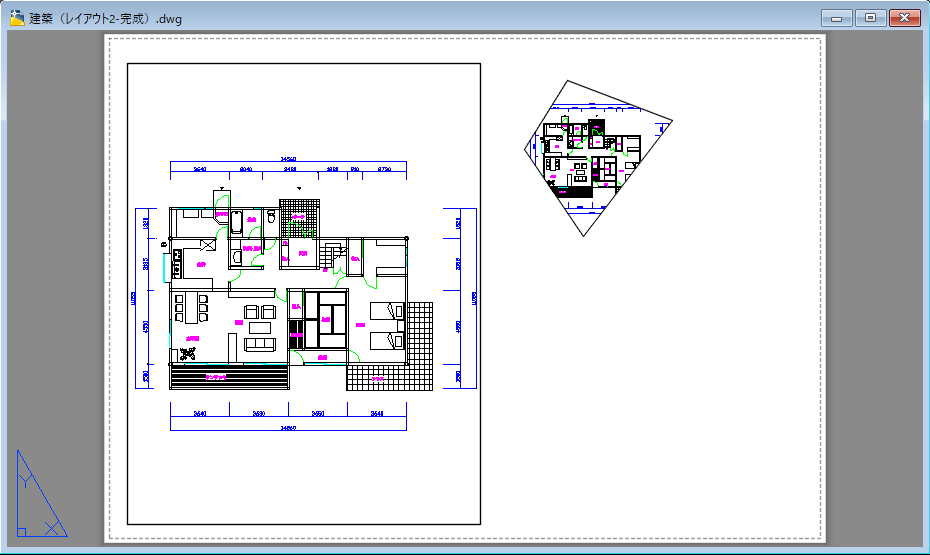

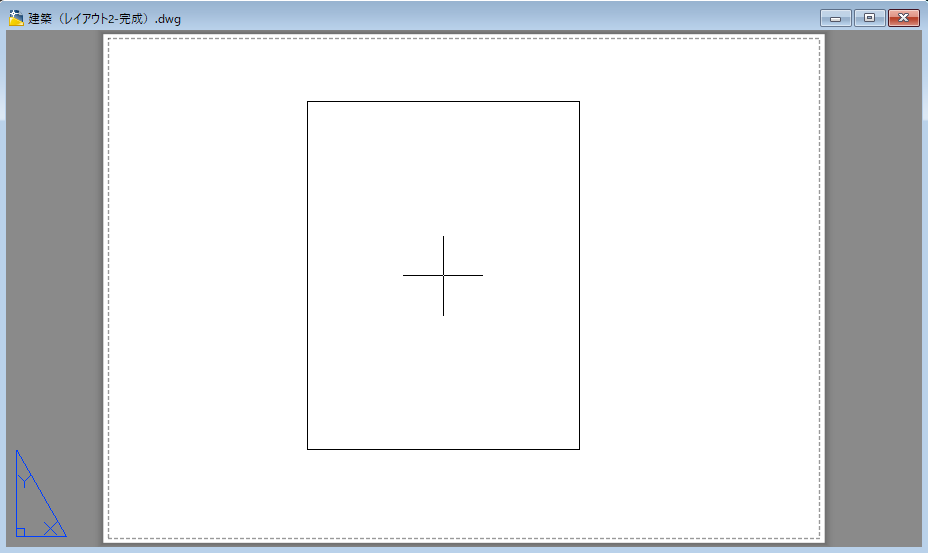

（１）矩形で作成 　①[レイアウトビューポート]パネルから、[矩形]→[矩形]を選びます。 　　→　 　②マウスで①から②と矩形を作ると、その中に図面全体が表示されます。 　 　　↓ 　 （２）ポリゴンで作成 　　　 　①[レイアウトビューポート]パネルから、[矩形]→[ポリゴン]を選びます。 　　マウスで①から④まで指定し、最後にショートカットから[閉じる]を選びます。 　　作成したポリゴンの中に、図形が表示されます。 　 　　↓ 　 （３）オブジェクトで作成 　　 　①[レイアウトビューポート]パネルから、[矩形]→[オブジェクト]を選びます。 　　下図のように、すでに作成されている円を選択します。 　　円の中に、図形が表示されます。 　 　　↓
[ビューを挿入]で作成する

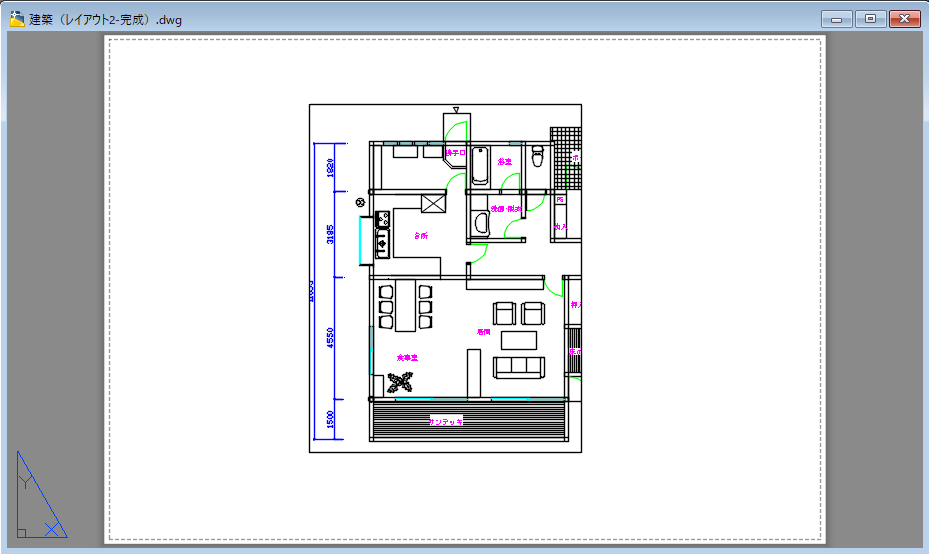

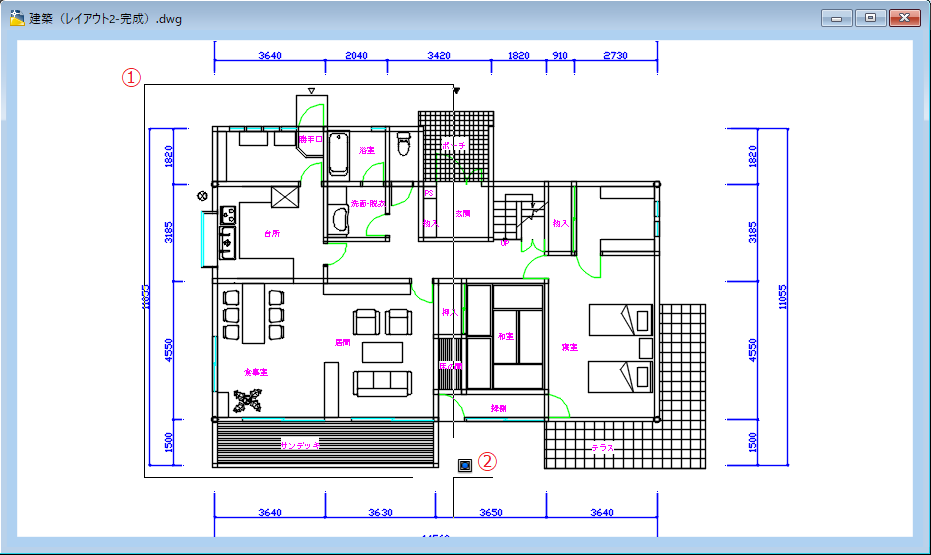

（１）[ビューを挿入]で作成 　 　①[レイアウトビューポート]パネルから、[ビューを挿入]を選びます。 　　画面がモデル空間に切り替わります。 　　下図のように、①から②と切り取る範囲を指定します。 　 　 　②レイアウト空間に切り替わり、配置する位置を指定します。 　　指定した位置に、図面が配置されます。 　 　　↓
[ビューポートをクリップ]する

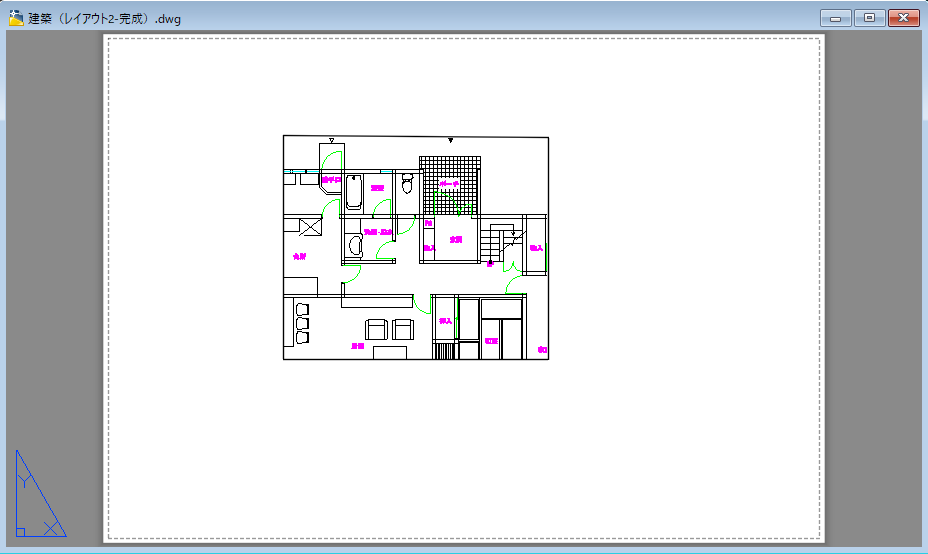

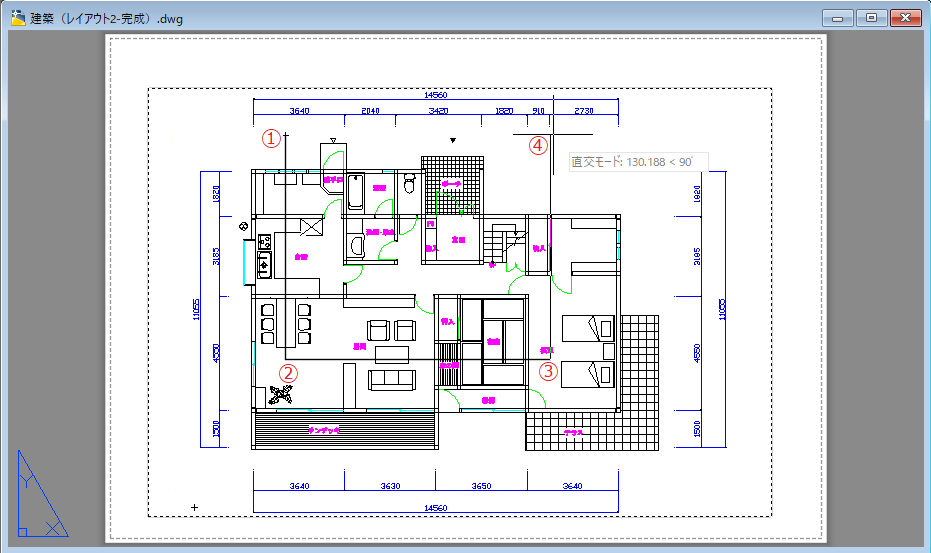

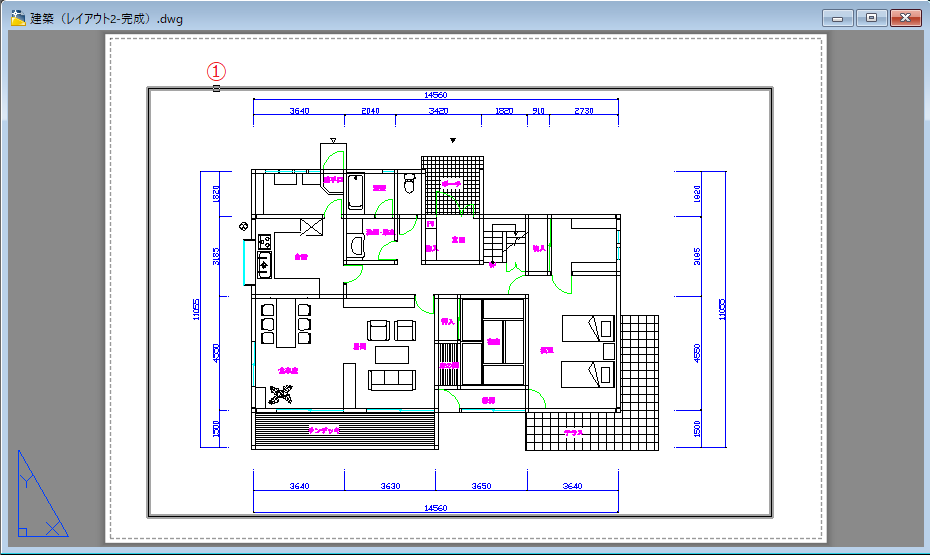

（１）レイアウト ビューポートから[クリップ]を選びます。 　作成したビューポートの一部をクリッピングします。 　 　①下図のように、クリッピングするビューポートの枠を指示します。（①） 　 　②下図のように、クリッピングする領域を指定し、最後に[閉じる]を選びます。（①～④） 　 　③下図のように、指定した範囲がクリッピングされます。
