理解度テスト　第8回
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間： 分 秒
No8 「AutoCAD 標準教科書」

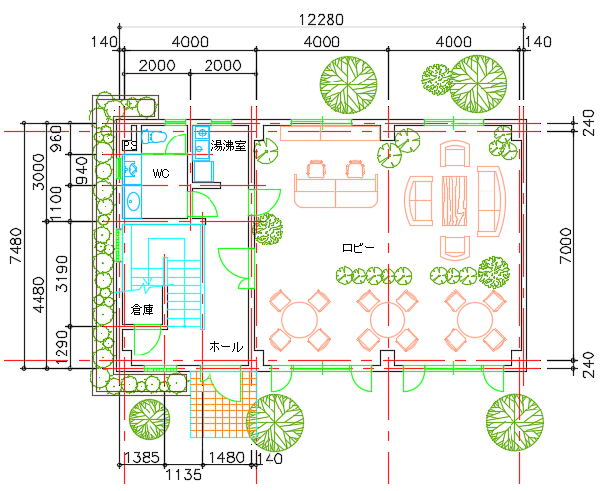

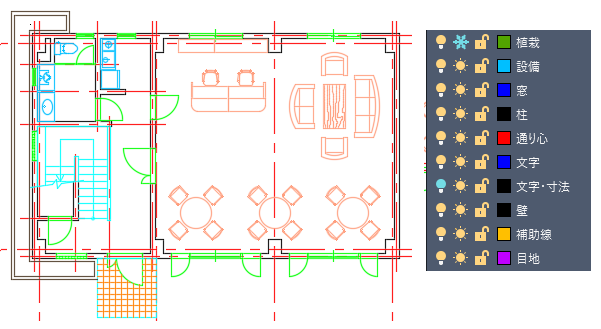

問1 この図面の画層リストから、寸法の画層を非表示にします。
そして、植栽の画層をフリーズします。
２つの画層のオブジェクトが、画面から消えました。
この状態で、修正パネルの削除コマンドを選び、キーボードから all と入力すると、
どのオブジェクトが削除されますか？
(ヒント：AutoCAD 標準教科書 P99)

　
　　　　　　　　　　　　　　　↓
　

A　表示されているオブジェクトだけが削除される。
B　表示されているオブジェクトと非表示のオブジェクト(文字・寸法)が削除される。
C　全てのオブジェクトが削除される。

答え：
(A) (B) (C)

問2 作成パネルのハッチングを使って、一度に3箇所にハッチングを掛けました。
ハッチングの1箇所を編集しようとすると、全てのハッチングが選択されてしまいます。
1つのハッチングだけを編集することは出来ますか？
(ヒント：AutoCAD 標準教科書 P202)

　

A　オプションにあるハッチングを分離を選ぶ。
B　ハッチングを分解する。
C　最初から個別にハッチングを掛ける。

答え：
(A) (B) (C)

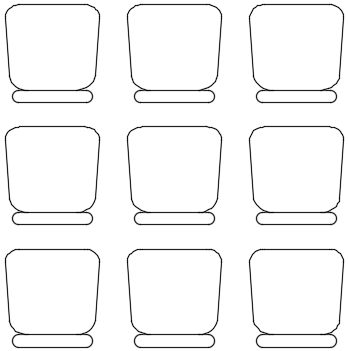

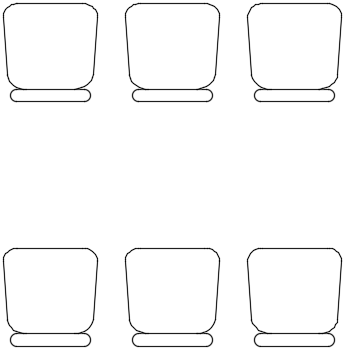

問3 配列複写で作成した9つのイスがありますが、真ん中の３つだけを削除したいのですが？
(ヒント：AutoCAD 標準教科書 P255)

　
　　　　　　　　　↓
　

A　配列複写を分解して３つのイスを削除する。
B　Shiftキーを押しながら、３つのイスを選択して削除する。
C　Ctrlキーを押しながら、3つのイスを選択して削除する。

答え：
(A) (B) (C)

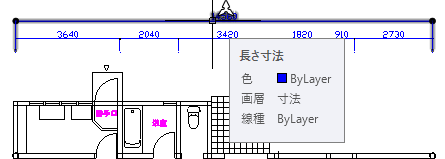

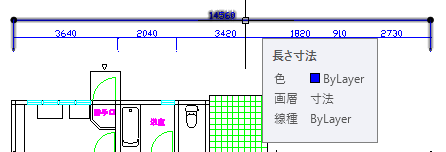

問4 寸法スタイルを注釈寸法に変更しましたが、画面を見ると変更されていません。
下図のように変更したいのですが、
どのコマンドを使うと、変更が反映されますか？
(ヒント：AutoCAD 標準教科書 P298)

　
　　　　　　　　　　　↓
　

A　寸法自動調整再割り当て
B　寸法の更新
C　再作図

答え：
(A) (B) (C)

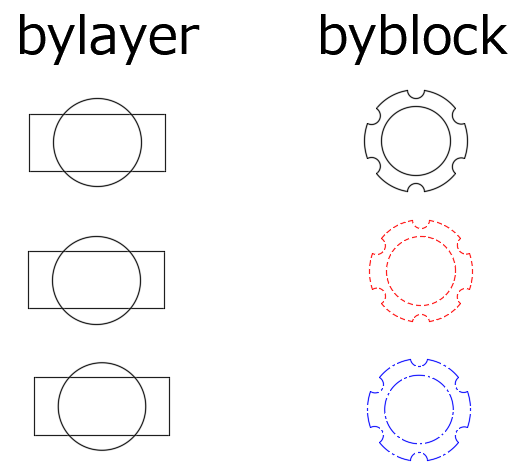

問5 byblockのブロックをbylayerのブロックに変更するにはどうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P306)

　

A　分解してbylayerで作り直す。
B　プロパティパレットでbyblockをbylayerに変更する。
C　ブロックエディタのプロパティパレットで、byblockをbylayerに変更する。

答え：
(A) (B) (C)
