理解度テスト　第7回
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間： 分 秒
No7 「AutoCAD 標準教科書」

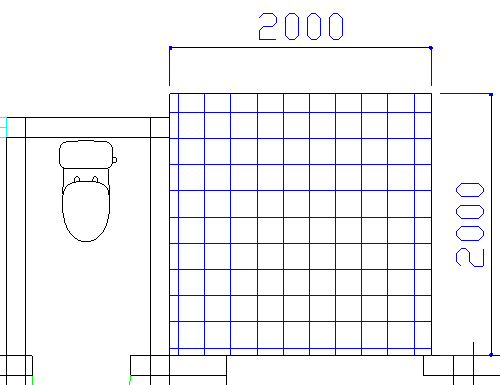

問1 玄関のポーチに一辺200ミリのタイルでハッチングをかけたのですが、
タイルが玄関に上手く収まりません。何か方法はありますか？
(ヒント：AutoCAD 標準教科書 P204)

　

A　ハッチングは図面の原点から作成されるので、個別に変更は出来ません。
B　上手く納まるように、タイルの大きさを調節する。
C　ハッチングの原点を玄関ポーチの左下に変更する。

答え：
(A) (B) (C)

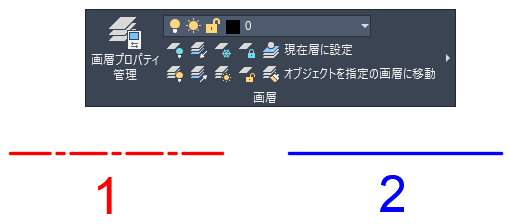

問2 結合コマンドで線分１と線分２を選択しました。
現在層が0の時、最初に線分１を選び、次に線分２を選んだとき、
1本になる線分はどの画層に作成されますか？
(ヒント：AutoCAD 標準教科書 P243)

　

A　現在層(0)になる。
B　１の画層になる。
C　２の画層になる。

答え：
(A) (B) (C)

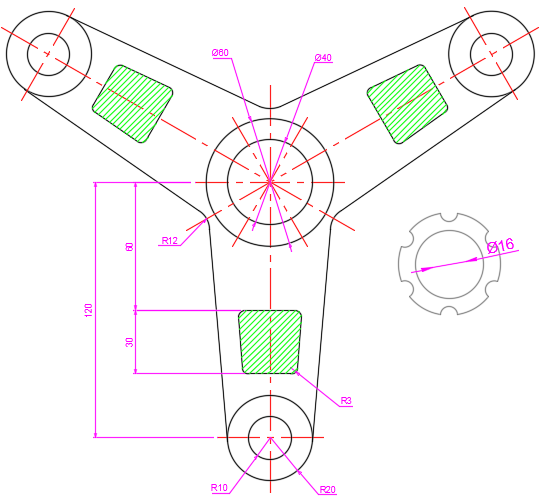

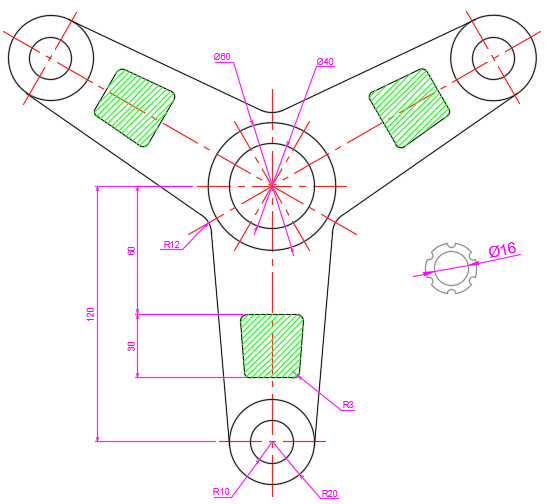

問3 参照で読み込んだ部品に寸法を記入しました。（Φ16）

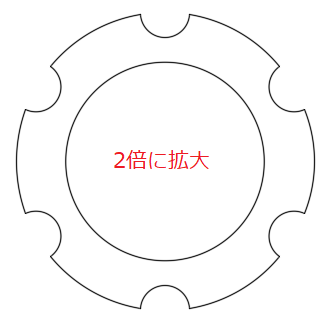

次に、読み込んだ図を2倍に拡大しました。
参照図に戻ると、部品は2倍になりましたが、寸法の値が変わりません。
どのコマンドを使うと良いですか？
(ヒント：AutoCAD 標準教科書 <ありません>)

　
　　　　　　　　　　　　　　　↓
　　　　　　　
　　　　　　　　　　　　　　　↓
　

A　dimregen
B　regen
C　redraw

答え：
(A) (B) (C)

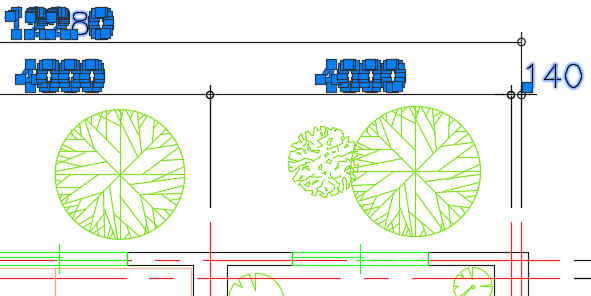

問4 PDFを読み込むと、寸法文字がポリラインに変更されました。（左側の３つ）
どのコマンドを使えば、右の140のようにAutoCADの文字に変更出来ますか？
(ヒント：AutoCAD 標準教科書 P321)

　

A　PDF2TEXT
B　PDFSHXTEXT
C　TXT2MTEXT

答え：
(A) (B) (C)

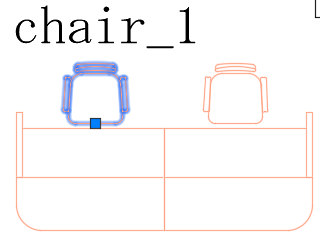

問5 上の図面のchair_1のブロックをクリップボードにコピーして、下の図面に貼り付けました。
この場合、ブロックchair_1はどちらの図になりますか？
(ヒント：AutoCAD 標準教科書 P306)

　
　　　　　　　　↓
　

A　同じブロック名が併存される。
B　上の図のブロックに統一される。
C　下の図のブロックに統一される。

答え：
(A) (B) (C)
