理解度テスト　第5回
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間： 分 秒
No5 「AutoCAD 標準教科書」
問1 ステータスバーのダイナミック入力が<オフ>の時、線分コマンドでAを始点として
終点がBの(100,100)である時、キーボードから入力するときの数値は？
(ヒント：AutoCAD 標準教科書 P47)

　

A　<100,100>と入力する。
B　<@100,100>と入力する。
C　<#100,100>と入力する。

答え：
(A) (B) (C)

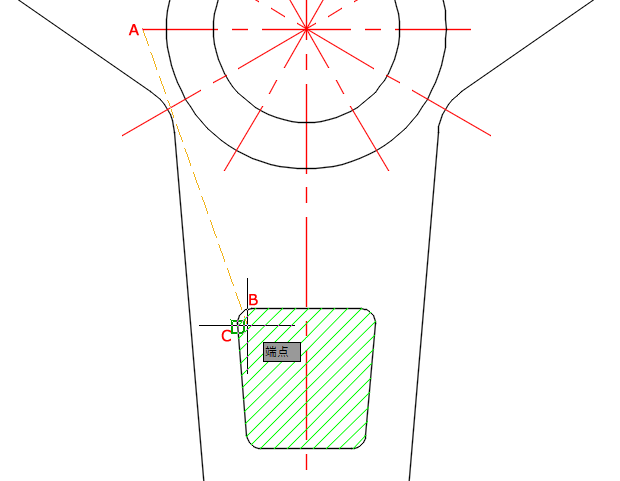

問2 寸法コマンドを使い、オブジェクトスナップの端点で、Bを取ろうとすると、
ハッチングの端点Cを取ってしまった。
ハッチングの端点は取らないようにする方法は？
(ヒント：AutoCAD 標準教科書 P78)

　

A　画面を拡大して、ハッチングを取らないようにする。
B　オプションの作図補助タブにある[ハッチング オブジェクトを無視]にチェックする。
C　ハッチングを一時的に非表示にする。

答え：
(A) (B) (C)

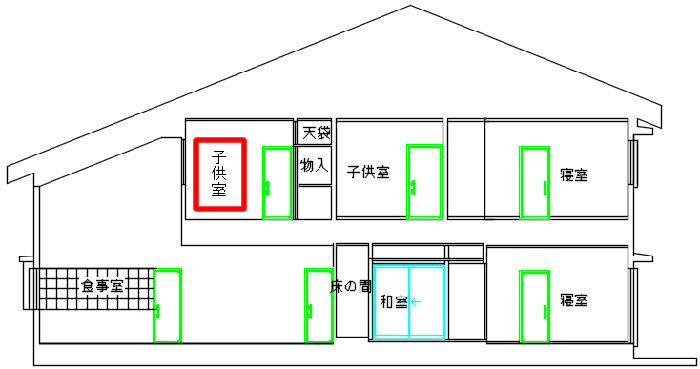

問3 赤枠の文字のように、縦書きにするにはどうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P104)

　

A　文字を一文字ずつ改行して、縦書きにする。
B　AutoCADは日本語の縦書きには対応していない。
C　文字スタイル管理で、頭に@の付いたフォントを選択する。

答え：
(A) (B) (C)

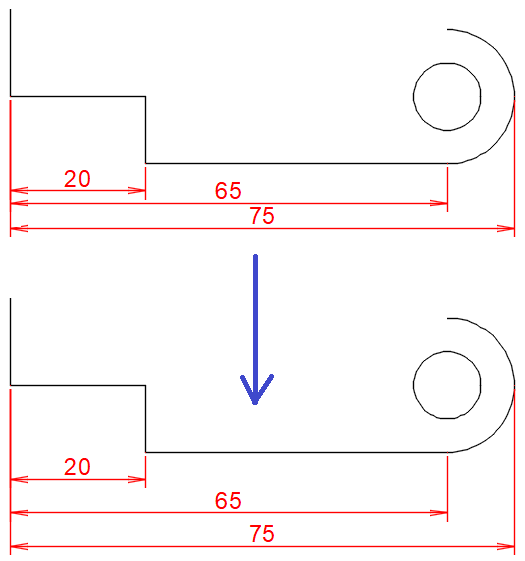

問4 上の並列寸法の間隔を、下のように綺麗に揃えるには、どのコマンドを使えば良いですか？
(ヒント：AutoCAD 標準教科書 P301)

　

A　移動コマンドを使う。
B　寸法パネルの寸法線間隔を使う。
C　グリップの移動を使う。

答え：
(A) (B) (C)

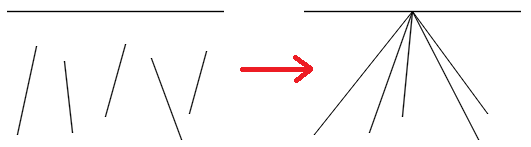

問5 左図の５本の線分をあるコマンドを使って、右のように変更した。
使ったコマンドは何か？
(ヒント：AutoCAD 標準教科書 P245)

　

A　change
B　stretch
C　extend

答え：
(A) (B) (C)
