理解度テスト　第4回
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間： 分 秒
No4 「AutoCAD 標準教科書」

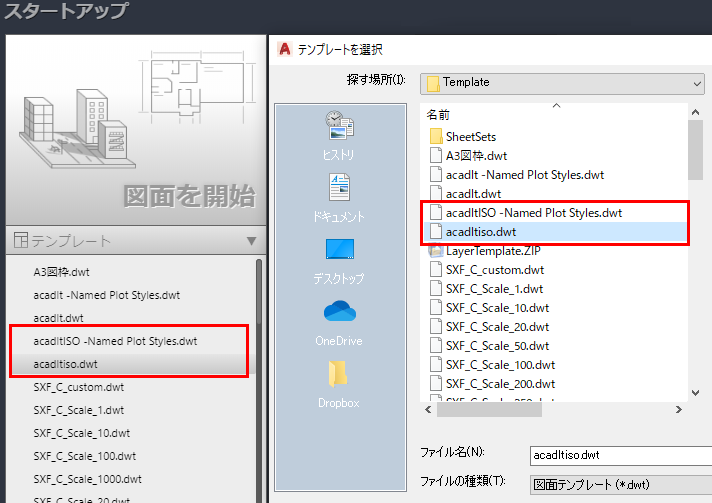

問1 スタートアップのテンプレートにはacadiso.dwt（色従属印刷スタイル）と
acadISO-Named Plot Styles.dwt（名前の付いた印刷スタイル）があるが、
図形の色に関係なく画層や個々の図形に色や線幅を割り当てるには、どちらを使えば良いか？
(ヒント：AutoCAD 標準教科書 P33)

　

A　どちらも割り当てることが可能です。
B　acadiso.dwt
C　acadISO-Named Plot Styles.dwt

答え：
(A) (B) (C)

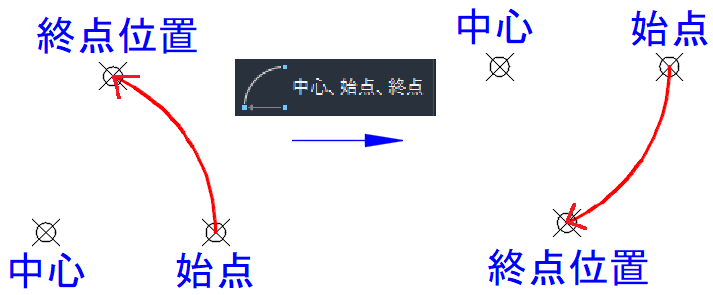

問2 円弧の[中心、始点、終点]コマンドを使うと、左のように「反時計回り」に作図されるが、
これを右のように「時計回り」に作図する方法はありますか？
(ヒント：AutoCAD 標準教科書 P182)

　

A　[Shift]キーを押しながら、[中心、始点、終点]を使う。
B　[Ctrl]キーを押しながら、[中心、始点、終点]を使う。
C　[Alt]キーを押しながら、[中心、始点、終点]を使う。

答え：
(A) (B) (C)

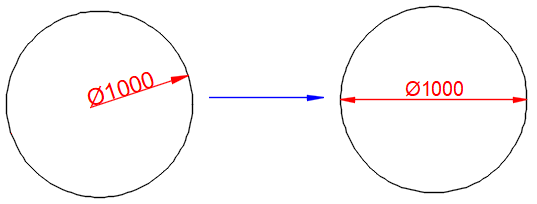

問3 左の直径寸法を右のようにするには、どうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P108)

　

A　寸法スタイル管理のフィットタブの[寸法値と矢印]を選択する。
B　寸法スタイル管理のフィットタブの[寸法値]を選択する。
C　寸法スタイル管理のフィットタブの[矢印]を選択する。

答え：
(A) (B) (C)

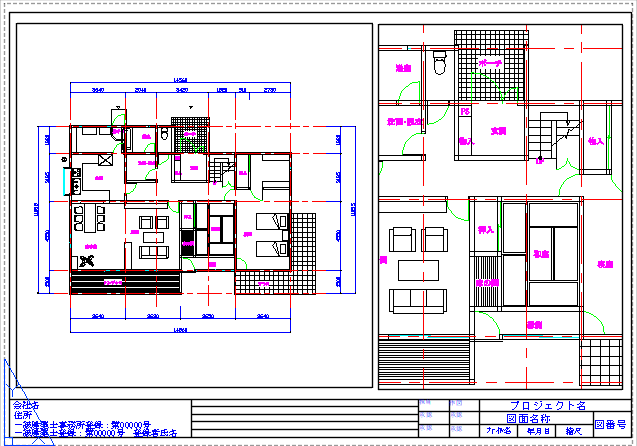

問4 右のレイアウトの中心線（赤の一点鎖線）を非表示にするには、どうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P99)

　

A　右のモデル空間で、通り芯の画層を[画層をロック]を選ぶ。
B　右のモデル空間で、通り芯の画層を[現在のビューポートでフリーズ]を選ぶ。
C　右のモデル空間で、通り芯の画層を[画層の非表示]を選ぶ。

答え：
(A) (B) (C)

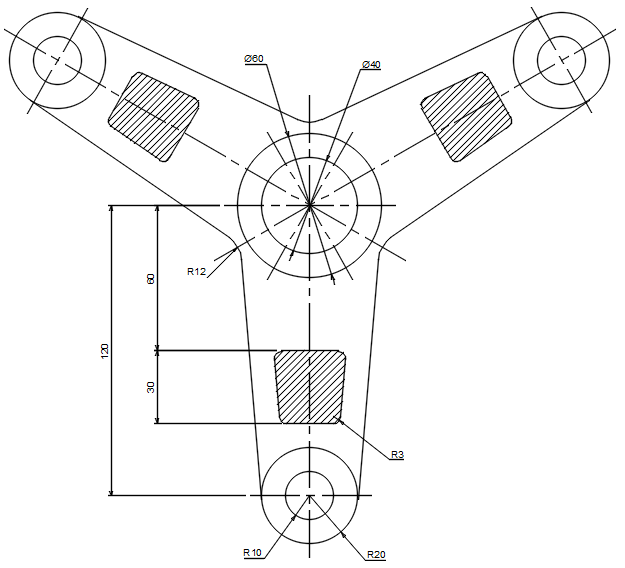

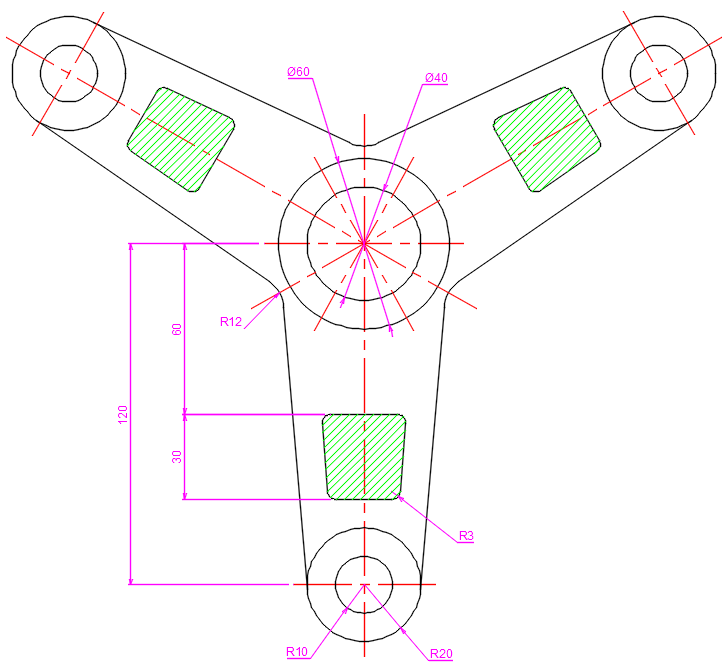

問5 モデル空間で作図した図面を印刷のプレビューで確認すると、黒一色で表示されてしまった。
カラー印刷するにはどうすれば良いか？
(ヒント：AutoCAD 標準教科書 P125)

　モデル空間
　
　　　　　　　　　　　　　　　↓
　印刷プレビュー
　

A　使用するプリンタをカラー印刷できるプリンタに変更する。
B　ステータスバーのハードウェアアクセラレーションをオンにする。
C　印刷の表示スタイルで、[monochrome]以外を選ぶ。

答え：
(A) (B) (C)
