理解度テスト　第3回
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間： 分 秒
No3 「AutoCAD 標準教科書」

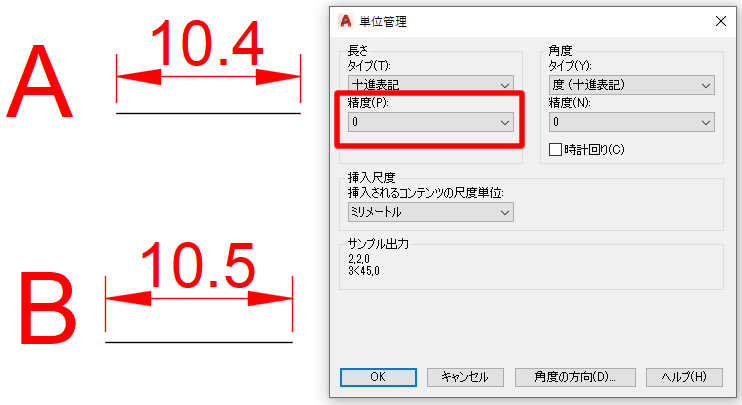

問1 線分Aの長さ寸法は<10.4>、線分Bの長さ寸法は<10.5>です。
単位管理の長さ設定を整数止めにした場合、線分Aと線分Bの長さはプロパティパレットでは
どのように表示されるか？
(ヒント：AutoCAD 標準教科書 P102)

　

A　切り捨てられるので、両方とも[10]と表示される。
B　四捨五入されるので、線分Aは[10]、線分Bは[11]と表示される。
C　切り上げされるので、両方とも[11]と表示される。

答え：
(A) (B) (C)

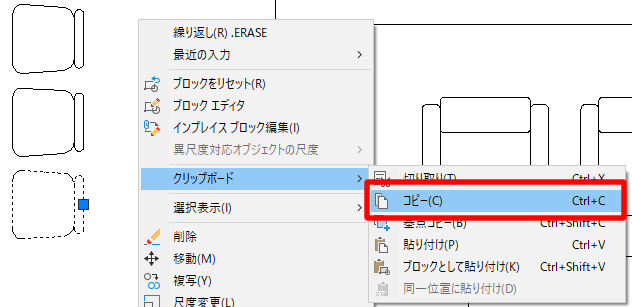

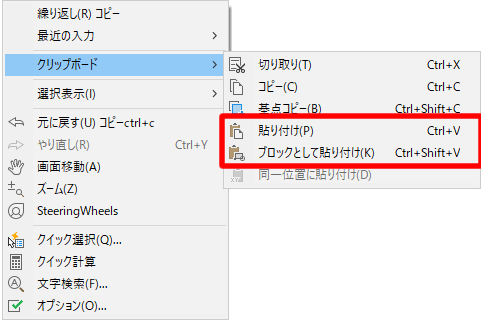

問2 ブロックのイスをクリップボードにコピーしたとき、[貼り付け]と[ブロックとして貼り付け]の違いは何か？
(ヒント：AutoCAD 標準教科書 P152)

　
　　　　　　　　　↓
　

A　挿入基点が違うだけで、両方とも元のブロック図形が挿入される。
B　挿入基点が違うだけで、両方とも名前のないブロックとして挿入される。
C　[貼り付け]は元のブロック、[ブロックとして貼り付け]は任意の名のブロックとして挿入される。

答え：
(A) (B) (C)

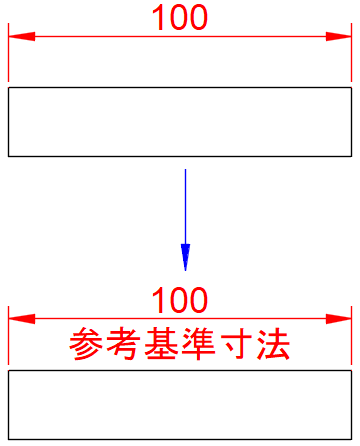

問3 100の寸法の下側に[参考基準寸法]の文字を追加するには、どうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P303)

　

A　プロパティパレットの文字の優先の項目に、[<>￥X参考基準寸法]と記入する。
B　プロパティパレットの文字の優先の項目に、[<>￥P参考基準寸法]と記入する。
C　文字パネルの文字記入を使って、寸法線の下に記入する。

答え：
(A) (B) (C)

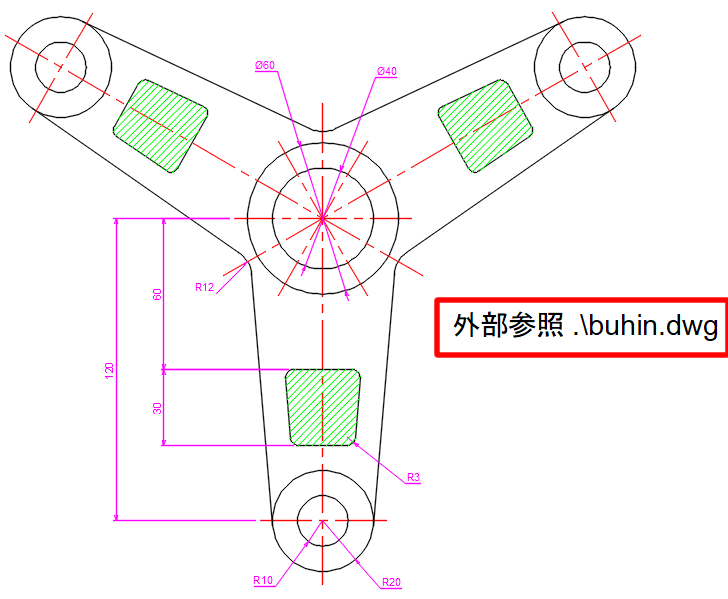

問4 外部参照図のある図面を開くと、外部参照図の位置に赤枠のような文字が表示された。
これはどういうことですか？
(ヒント：AutoCAD 標準教科書 P312)

　

A　文字だけが表示されていても、印刷時には参照図は正常に印刷される。
B　ステータスバーのハードウェア アクセラレーションをオンにすると表示される。
C　外部参照図[buhin.dwg]がリンク先に存在していないため。

答え：
(A) (B) (C)

問5 右上の[PDF]の文字はTrueType、右下の[123]の文字は、SHXで作成されています。
この図面をPDFで保存して、図面内に挿入したとき、PDFと123の文字は
どのタイプのオブジェクトに変換されますか？
(ヒント：AutoCAD 標準教科書 P321)

　

A　TrueTypeの[PDF]はマルチテキスト、SHXの[123]はポリラインに変換される。
B　両方とも読み込んだときの文字スタイルに変換される。
C　両方ともPDFの画像に変換される。

答え：
(A) (B) (C)
