理解度テスト　第１回
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間： 分 秒
No1 「AutoCAD 標準教科書」

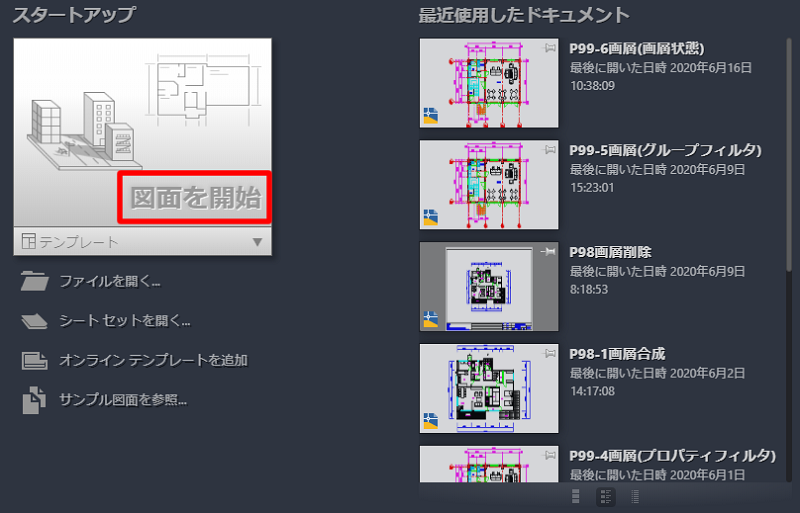

問1 スタートアップにある「図面を開始」のボタンをクリックしたとき、開かれる図面は以下のどれか。
(ヒント：AutoCAD 標準教科書 P3)

　

A　直前にテンプレートとして使用された図面が再度開かれる。
B　acadiso.dwt(色従属印刷スタイル) が開かれる。
C　acadISO-Named Plot Styles.dwt(名前の付いた印刷スタイル) が開かれる。

答え：
(A) (B) (C)

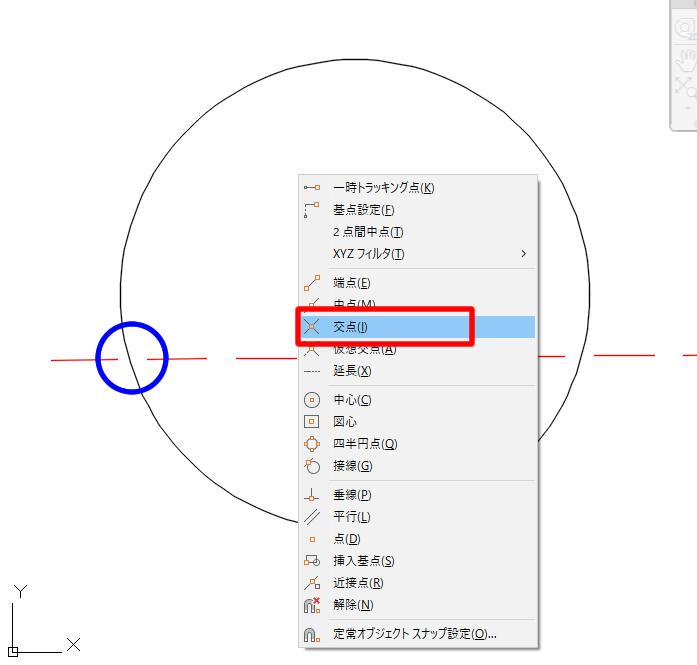

問2 円と線分の交点（青○）をオブジェクト スナップの交点を使っても交点をつかめなかった。
この原因は何か？
(ヒント：AutoCAD 標準教科書 P48)

　

A　線分の破線部分が円と交差していないため。
B　円と線分の高度(Z座標)が異なるため。
C　AutoCADのバグであるから、Autodeskに連絡する。

答え：
(A) (B) (C)

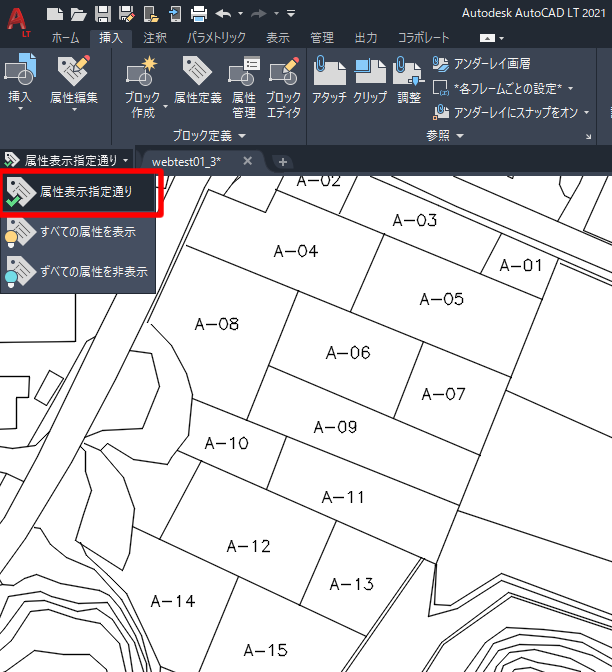

問3 ブロックタブにある、「属性表示指定通り」とは、どういうことか。
(ヒント：AutoCAD 標準教科書 P196)

　　

A　属性定義ダイアログのモードの項目の「一定」の指定に従う。
B　属性定義ダイアログのモードの項目の「確認」の指定に従う。
C　属性定義ダイアログのモードの項目の「非表示」の指定に従う。

答え：
(A) (B) (C)

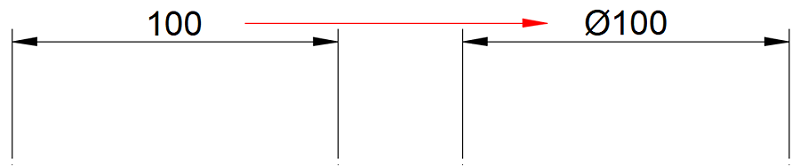

問4 左の寸法値<100>を右のように<Φ100>に変更するには、どうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P298)



A　プロパティパレットの寸法値の優先の欄に、%%C<>と入力する。
B　寸法を分解して、マルチテキストの編集で<100>を<Φ100>に変更する。
C　寸法を分解して、文字記入の編集で<100>を<Φ100>に変更する。

答え：
(A) (B) (C)

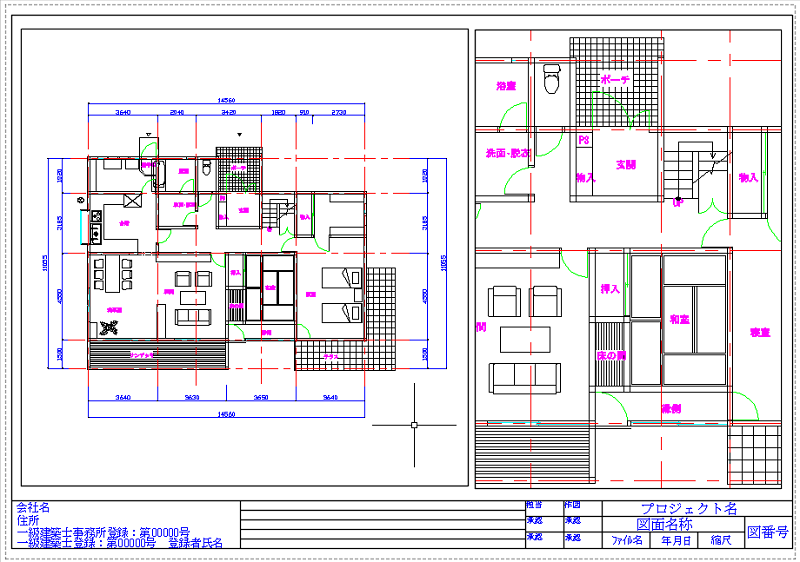

問5 左右２つのレイアウトの中心線の間隔を同じにするには、どうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P101)

　

A　ビューポートごとに中心線の間隔は一定なので、同じ間隔にすることはできない。
B　線種管理パネルの[尺度設定にペーパー空間の尺度を使用]にチェックする。
C　異なる間隔の一点鎖線(center)を使い分ける。

答え：
(A) (B) (C)
