作図関係のシステム変数
システム変数	種類	保管先	関連コマンド
PLINEWID	実数	図面	PLINE
ポリラインの幅を指定します。既定値は<0>
QTEXTMODE	整数	図面
文字の省略モードを制御します。（再作図で更新されます。） 　　0 = オフ　　文字省略モードをオフにします。文字が表示されます。<既定値> 　　1 = オン　　文字省略モードをオンにします。文字の代わりにボックスが表示されます。
CHAMMODE	整数		CHAMFER
面取りを作成するときの入力方法を設定します。 　　0 = 2 つの面取り距離を指定します。<既定値> 　　1 = 面取り距離と角度を指定します。

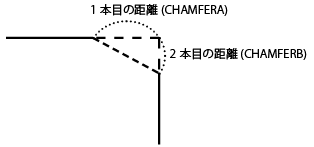

CHAMFERA	実数	図面	CHAMFER
CHAMMODE が 0 に設定されているとき、面取りの1本目の距離を指定します。
CHAMFERB	実数	図面	CHAMFER
CHAMMODE が 0 に設定されているとき、面取りの2本目の距離を指定します。
CHAMFERC	実数	図面	CHAMFER
CHAMMODE が 1 に設定されているとき、面取りの長さを設定します。
CHAMFERD	実数	図面	CHAMFER
CHAMMODE が 1 に設定されているとき、面取りの角度を設定します。
FILLETRAD	整数	図面	FILLET
FILLETコマンドで使用する円弧の半径を指定します。
