Ans1 寸法値を2段に記入する方法。

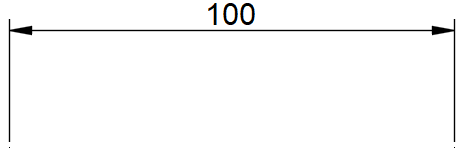

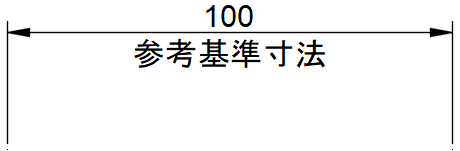

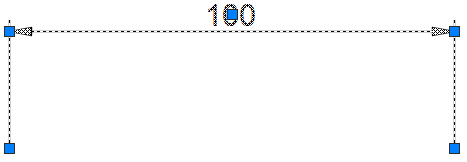

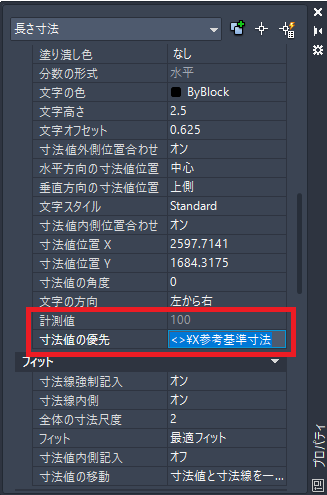

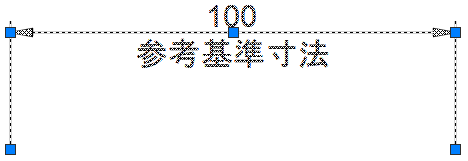

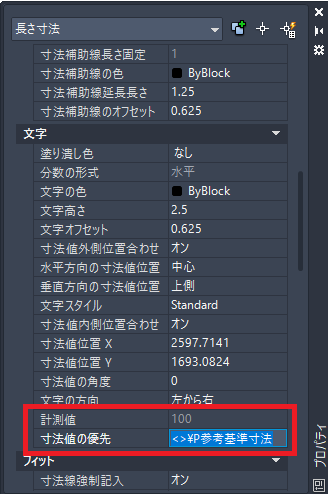

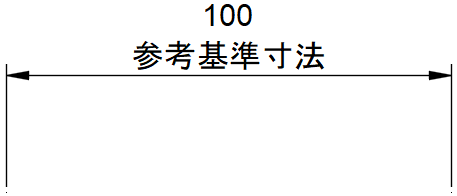

（１）下図の寸法値<100>の下に<参考基準寸法>の文字を追加します。 　 （２）[プロパティ]コマンドを使い、[文字]の中の[寸法値の優先]に(<>￥P参考基準寸法)と記述します。 　<>は上の計測値の寸法値が入ります。 　￥Pは改行マークです。(Pは大文字) 　 　　 （３）下図のように寸法値が2段になりました。 　 　 （４）次に[プロパティ]コマンドを使い、[文字]の中の[寸法値の優先]に(<>￥X参考基準寸法)と記述します。 　<>は上の計測値の寸法値が入ります。 　￥Xは改行マークです。(Xは大文字) 　　 （５） 下図のように寸法値が寸法線の上下に2段になりました。
