Ans1 画層と一緒にオブジェクトを削除する方法

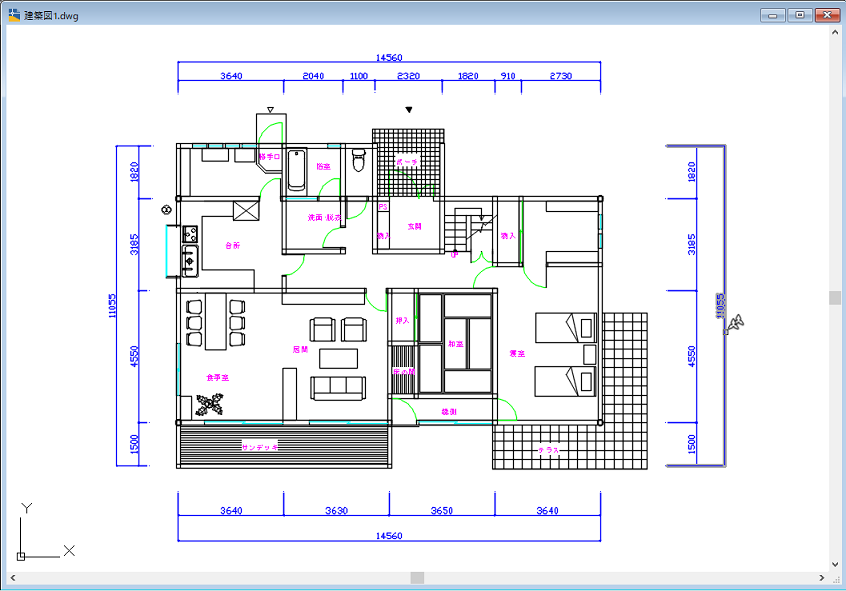

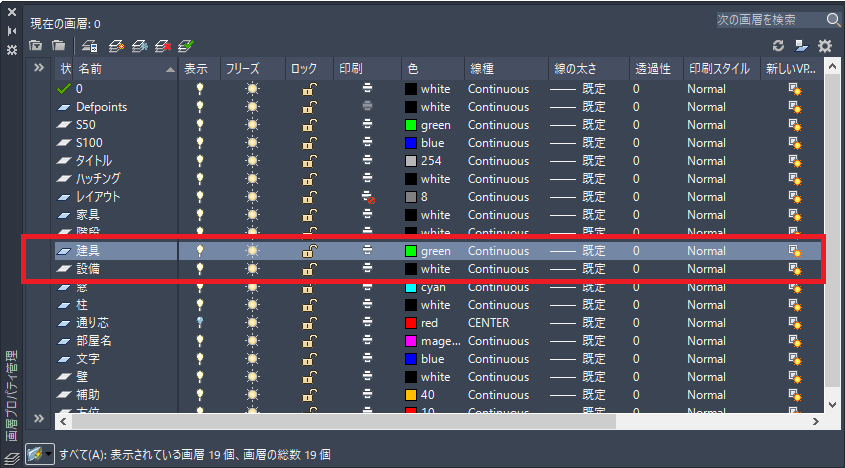

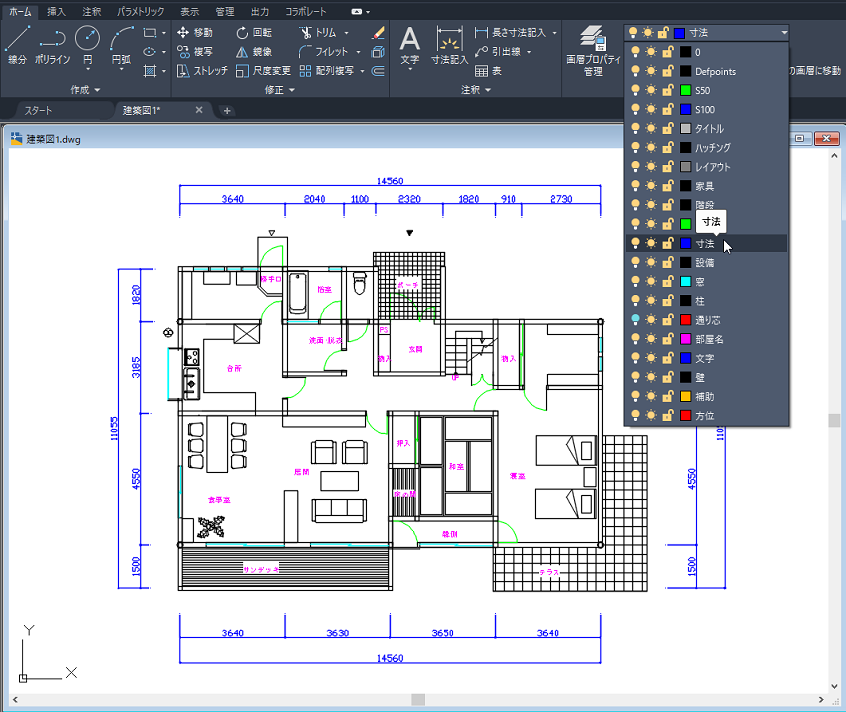

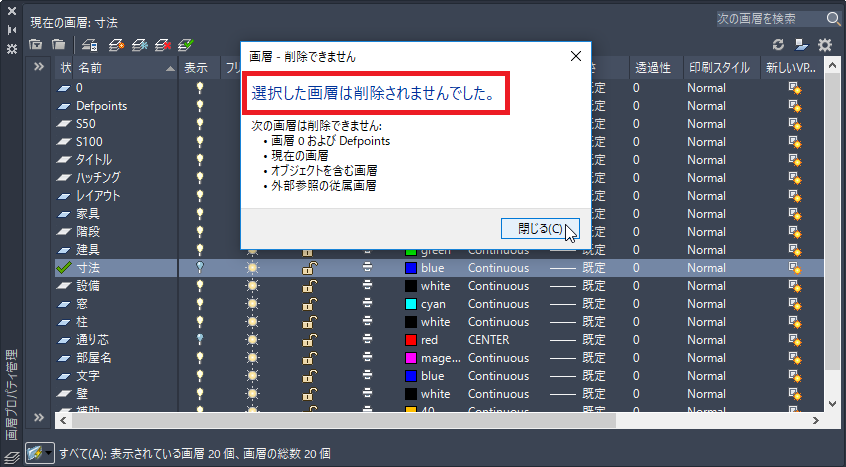

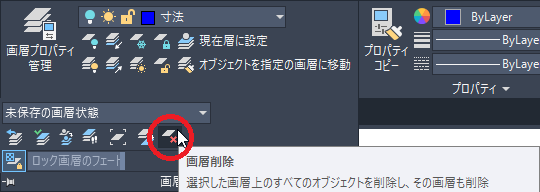

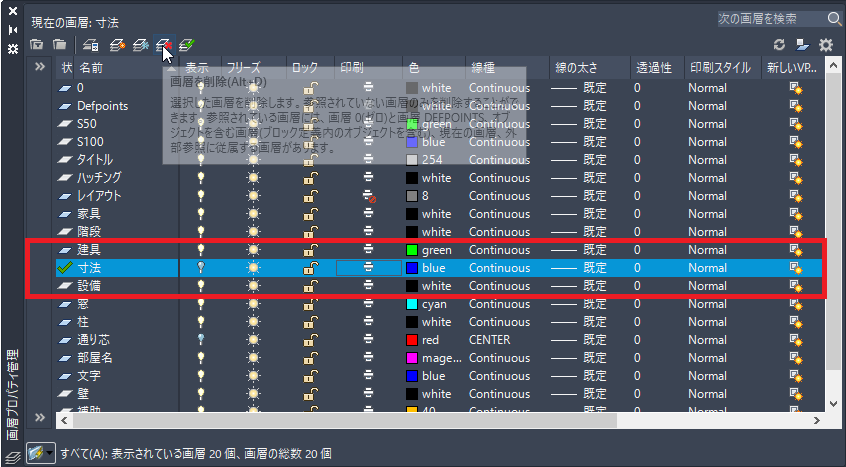

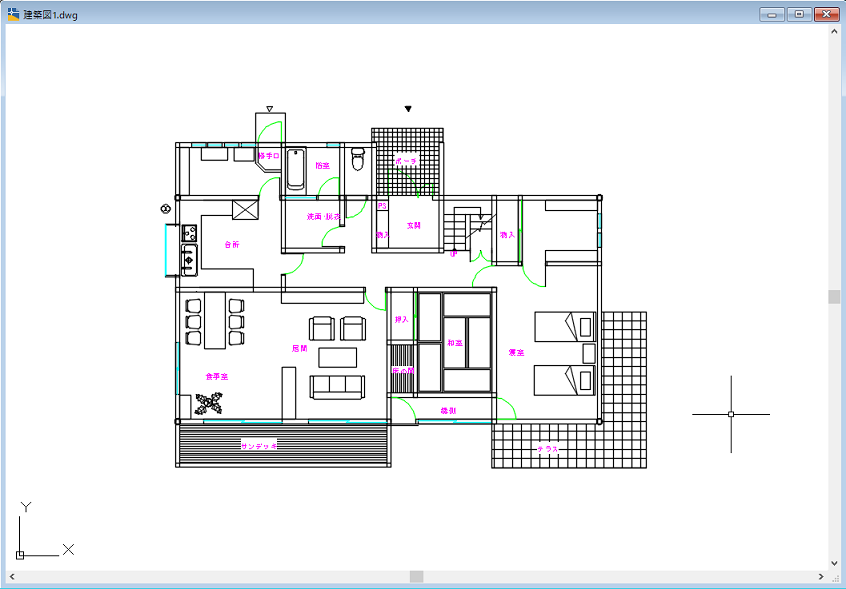

（１）下図は「建築図１.dwg」ファイルです。この図面には[寸法]の画層があります。 　 （２）[画層プロパティ管理]から[寸法]の画層を削除するために、[削除]ボタンを押します。 　 （３）警告メッセージ[選択した画層は削除できませんでした。]が表示されて、この画層の削除は拒否されます。 　 　 　 （４）画層名と一緒にその画層にあるオブジェクトも一緒に削除するには、[画層削除]コマンドを使います。 　　 （５） 　削除したい画層上にあるオブジェクトを選択 または [名前(N)] 　マウスで寸法線を選択します。（右端の寸法） 　 （６） 　選択された画層: 寸法. 　画層 "寸法" は図面から削除されます。 　操作を続けますか? [はい(Y)/いいえ(N)] <いいえ(N)>: 　キーボードから <Y> と入力します。 　画層 "寸法" を削除しています。 　画層 1 は削除されました。　寸法オブジェクトが全部削除されました。 　 （７）[画層プロパティ管理]を開いて見ると、[寸法]の画層も削除されているのが判ります。
