理解度テスト　第6回
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間： 分 秒
No6 「AutoCAD 標準教科書」

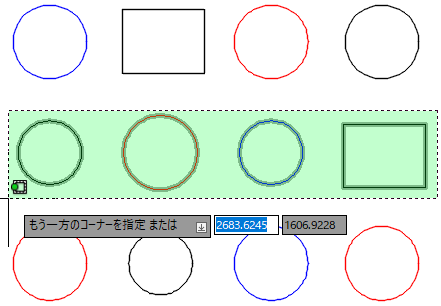

問1 オブジェクトを４つ選択した後、右端の四角形を選択から外すには、
どうすれば良いですか？
(ヒント：AutoCAD 標準教科書 P229)

　

A　Shift キーを押しながら、四角形を選択する。
B　Ctrl キーを押しながら、四角形を選択する。
C　Alt キーを押しながら、四角形を選択する。

答え：
(A) (B) (C)

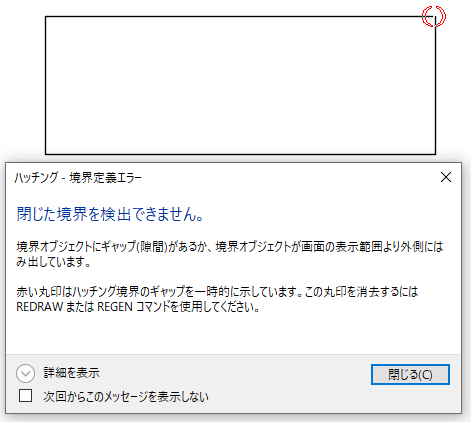

問2 下図の四角形にハッチングをしようとすると、エラーメッセージが表示された。
右上が閉じていないようですが、このままハッチングする方法はありますか？
(ヒント：AutoCAD 標準教科書 P270)

　

A　閉じていない箇所を線分で結んで、閉じた四角形にする。
B　四角形を作成し直す。
C　ハッチングのギャップ許容値を変更する。

答え：
(A) (B) (C)

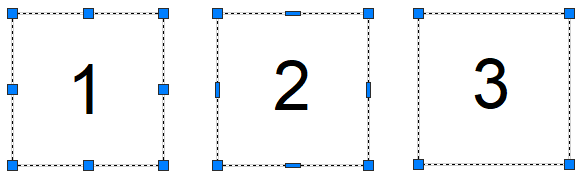

問3 下図にある3つの四角形の中で、頂点の追加と除去のできるオブジェクトは何番ですか？
(ヒント：AutoCAD 標準教科書 P258)

　

A　１番
B　２番
C　３番

答え：
(A) (B) (C)

問4 フィレット(R=50)でAとBの円を選択した時、結果は何番になりますか？
(ヒント：AutoCAD 標準教科書 P234)

　

A　１番（２つの円が削除され、円弧が作成される。）
B　２番（接円弧が作成される。）
C　３番（接円が作成される。）

答え：
(A) (B) (C)

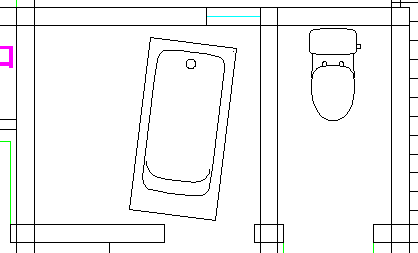

問5 上図の斜めになっているバスを下図のように編集した。
使ったコマンドは何か？
(ヒント：AutoCAD 標準教科書 <ありません>)

　
　　　　　　　　　　↓
　

A　ALIGN
B　MOVE + ROTATE
C　MOVE + SCALE

答え：
(A) (B) (C)
