 第7章  直径記号(φ)
 Q1  直径記号(φ)を省略するには?
  Ans1  プロパティ管理を使って省略する
  Ans2  省略用の寸法スタイルを作る


 Ans1 オブジェクト プロパティ管理から省略する

(1)下図の円寸法には、先頭に直径記号(φ)が付いています。
   この直径記号(φ)を省略することができます。



(2)直径寸法を選択して、[プロパティ管理]を選択します。

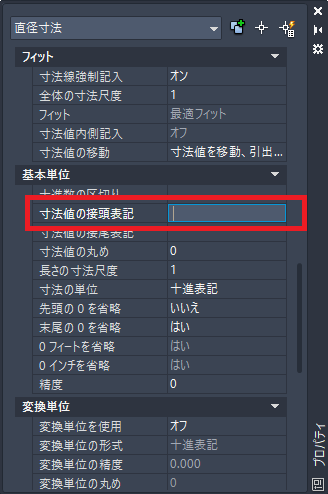

   [基本単位]の中の[寸法値の接頭表記]の欄にカーソルを入れ、
   半角のスペースを入れます。



(3)エンターを押して確定すると、直径記号(φ)が消えています。



(4)再度、直径記号(φ)を付加します。

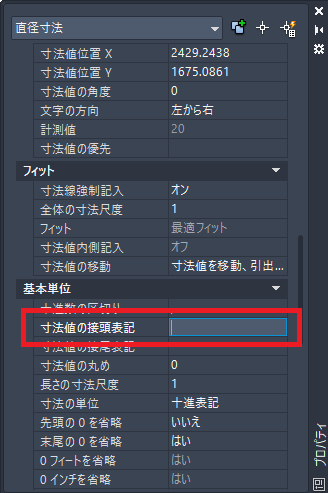

 選択した状態で、[プロパティ管理]を選びます。

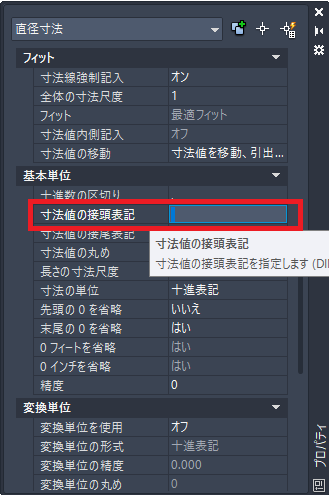

  [基本単位]の中の[寸法値の接頭表記]の欄にカーソルを入れ、
  半角のスペースをBackspaceで削除します。

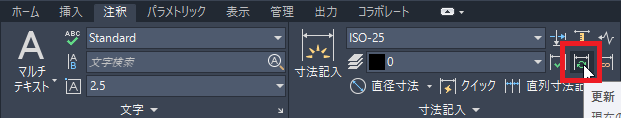

(5)[寸法記入] → [更新]を選択して、直径20の寸法を指示します。






 Ans2 省略用の寸法スタイルを作る

(1)直径記号(φ)を付加しない寸法スタイルを作成します。

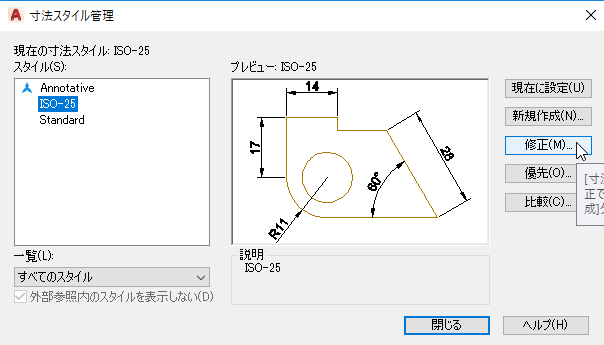

   [寸法スタイル管理]ダイアログから[修正]を選びます。(新規作成でも構いません。)

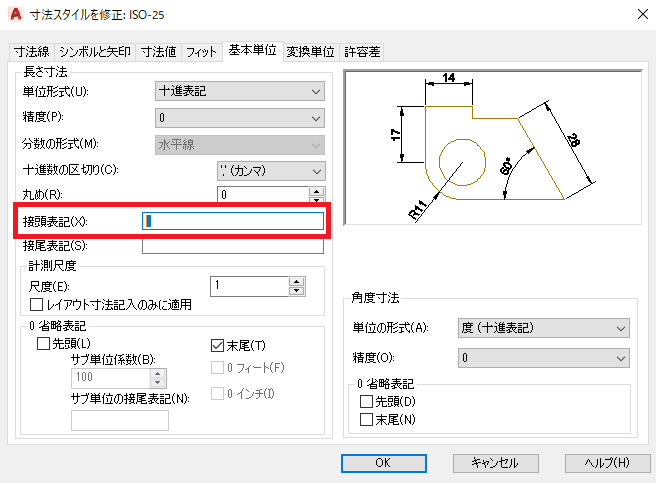

(2)[基本単位]タブの[接頭表記]の欄に <半角スペース> を入れます。



(3)左図のように円に直径寸法を入れると、右図のように数値だけが表示されます。
