Ans1 既存の並列寸法を累進寸法に変換する

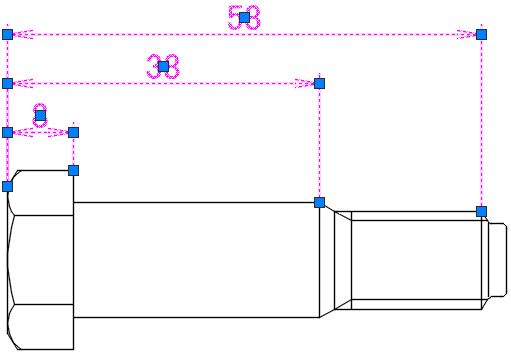

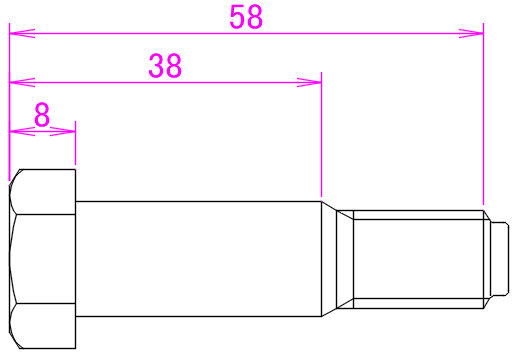

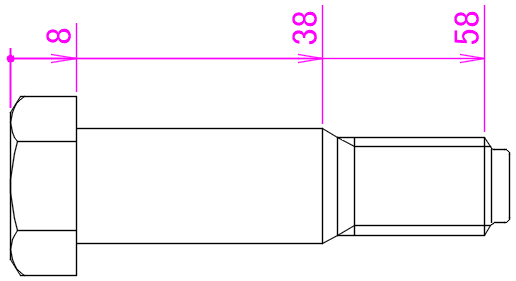

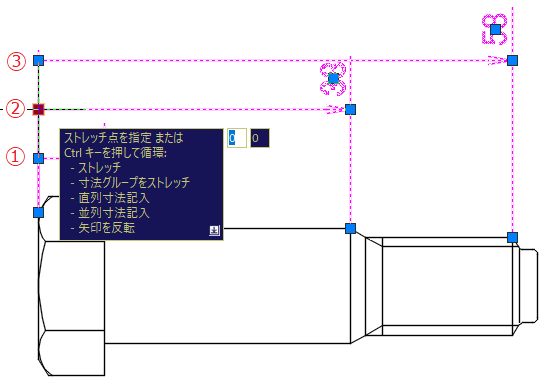

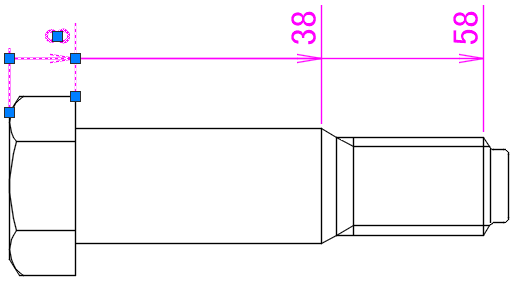

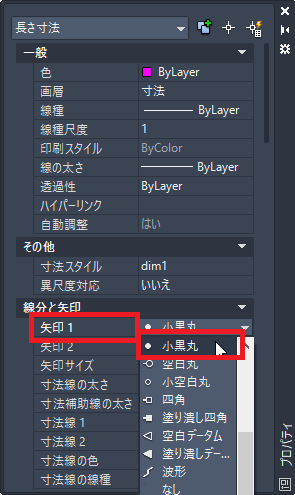

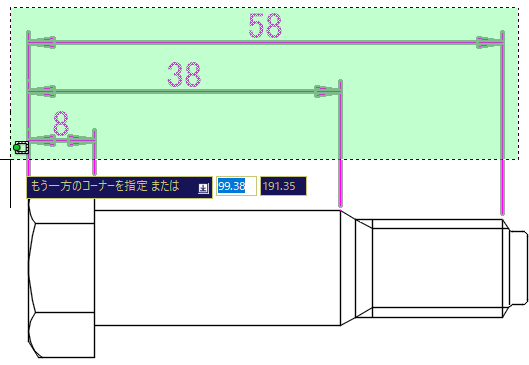

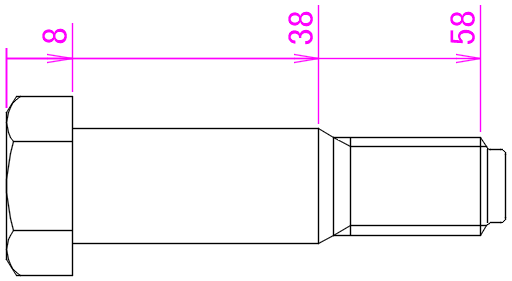

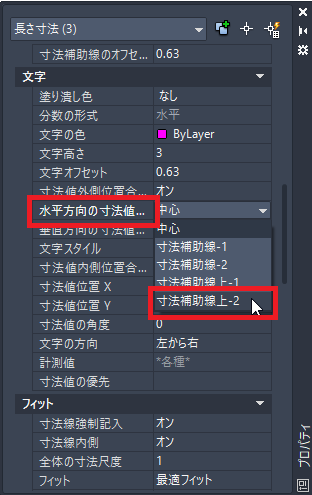

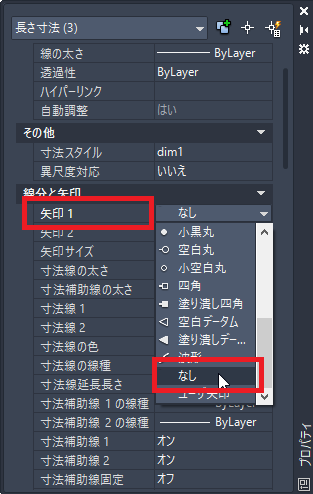

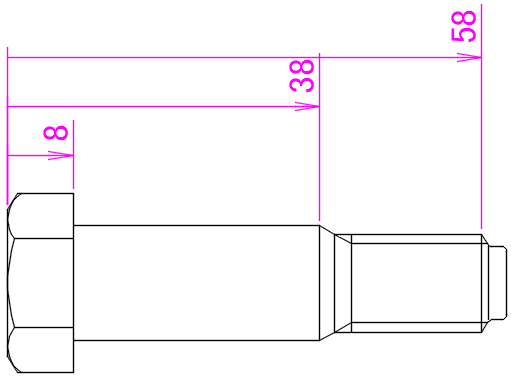

（１）最初に普通の並列寸法を作成します。 　 　最終的に下図のような累進寸法に変更します。 　 （２）作成手順 　　 最初に、作成した並列寸法を全部選択します。 　 　 （３） 　選択した状態で、[オブジェクト プロパティ管理]を選びます。 　 （４） 　（左図）[矢印１]を<なし>に変更します。 　（右図）[水平方向の寸法値位置]を<寸法補助線上-2>に変更します。 　　　 （５）下図のように、矢印は２番目のみ、寸法値は２番目の位置に配置されました。 　 （６）次に寸法線の位置を一列に変更します。 　　 マウスで②のグリップを選択し①まで移動します。 　　 同様に、③のグリップを選択し①まで移動します。 　 （７）下図のように、累進寸法に編集されました。 　 （８）最後に一本目の寸法線の最初の矢印（今は無し）を<小黒丸>に変更します。 　　 マウスで一本目の寸法線を選択します。 　 （９）選択した状態で、[オブジェクト プロパティ管理]を選びます。 　　 [矢印１]を<小黒丸>に変更します。 　 （１０）下図のように累進寸法が完成しました。

Ans2　累進寸法用の寸法スタイルを作る

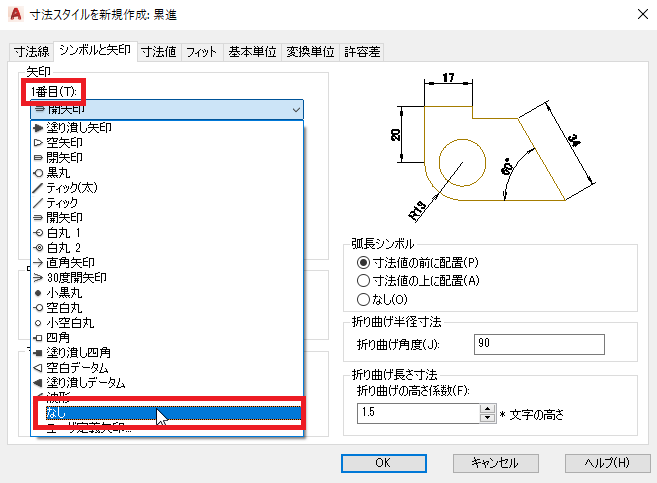

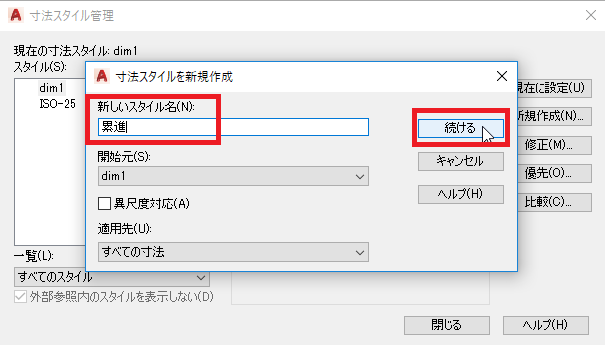

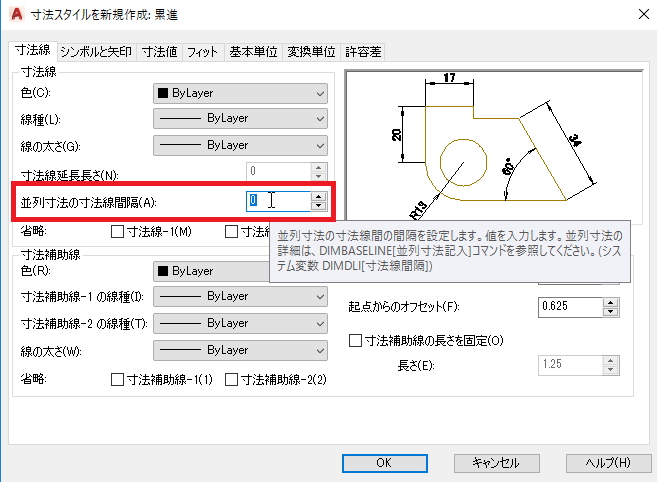

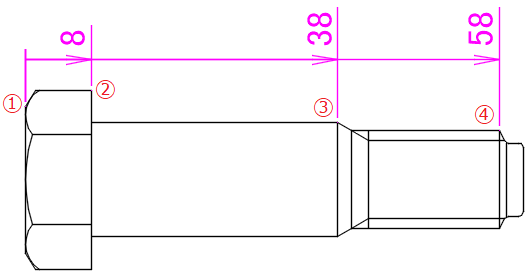

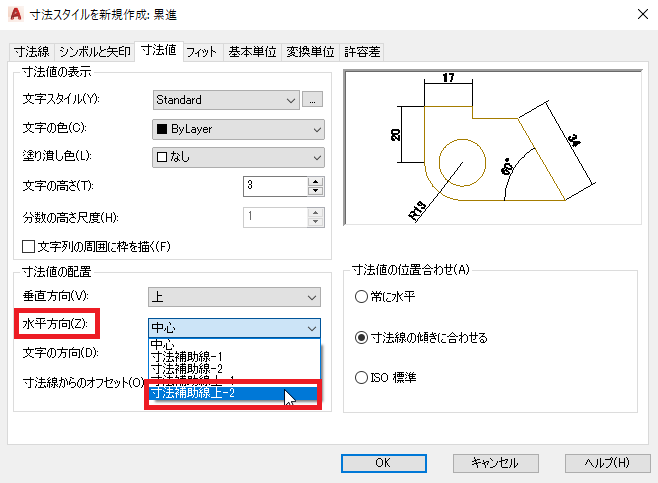

（１）累進寸法用の寸法スタイルを作成します。 　　 [寸法スタイル管理]ダイアログから[新規作成]を選び、適用先に[累進]を新規に作成します。 　 　 （２）[寸法線]タブの[並列寸法の寸法線間隔]を <0> に設定します。 　 （３）[シンボルと矢印]タブの[１番目]の矢印を <なし> に設定します。 　 （４）[寸法値]タブの[文字の位置]の水平方向を <寸法補助線上-2> に設定します 　 （５）下図のように最初に[長さ寸法]を使用して①－②の寸法を記入し、 　　 続けて[並列寸法]を使用して③、④と並列寸法を記入します。 　 （６）最後に一本目の寸法線の最初の矢印（今は無し）を<小黒丸>に変更します。 　　 マウスで一本目の寸法線を選択します。 　 （７）選択した状態で、[オブジェクト プロパティ管理]を選びます。 　　 [矢印１]を<小黒丸>に変更します。 　 （８）下図のように累進寸法が完成しました。
