Ans1 角度寸法の直列寸法を記入する

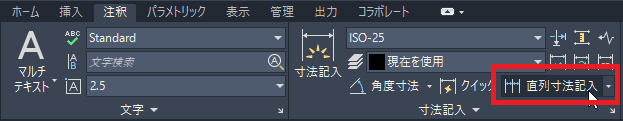

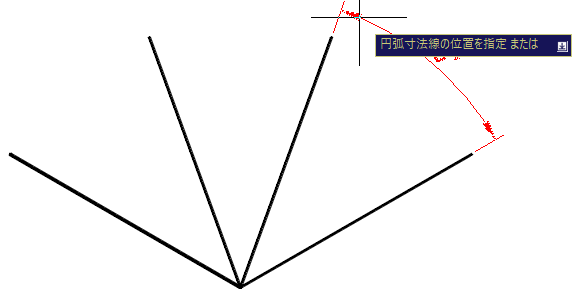

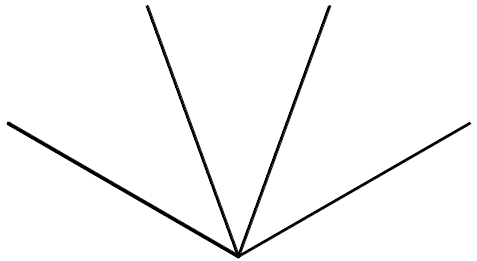

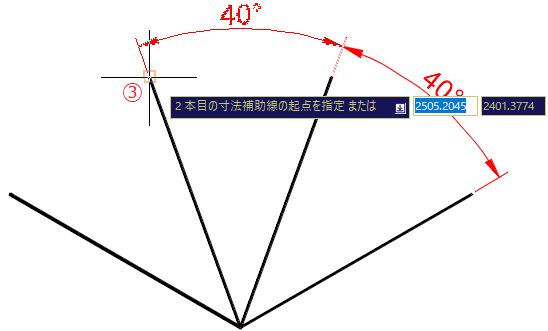

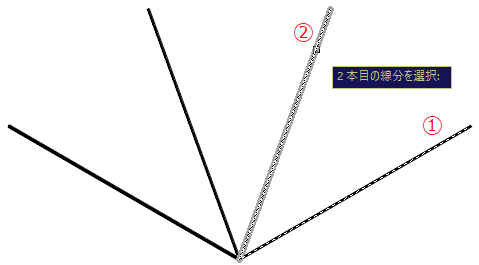

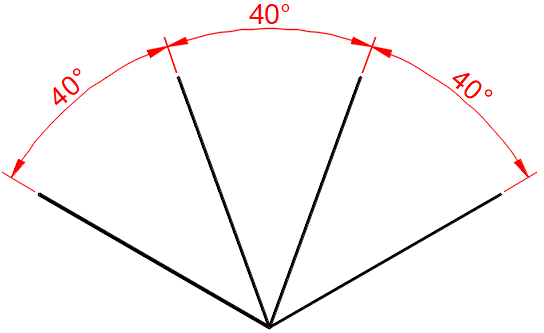

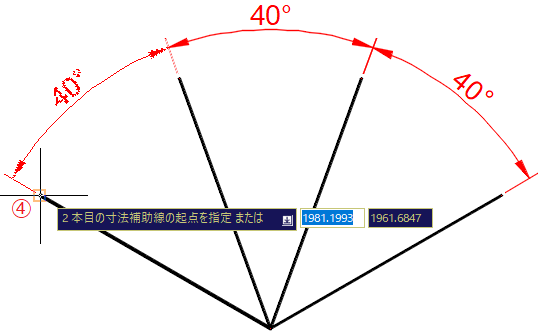

（１）下図の４本の線分に連続した角度寸法を作成します。 　 （２）１本目は通常の[角度]寸法を使います。 　 　 （３） 　円弧、円、線分を選択 または <頂点を指定(S)>:　①の線分を指示します。 　2 本目の線分を選択:　 ②の線分を指示します。 　 （４） 　円弧寸法線の位置を指定:　適当な位置でクリックします。 　 （５）続けて、[直列寸法]を選択します。 　 （６） 　2 本目の寸法補助線の起点を指定:　③の線分の端点（終点）を指示します。 　 （７） 　2 本目の寸法補助線の起点を指定:　④の線分の端点（終点）を指示します。 　 （８）エンターを押して確定します。

Ans2　角度寸法の並列寸法を記入する

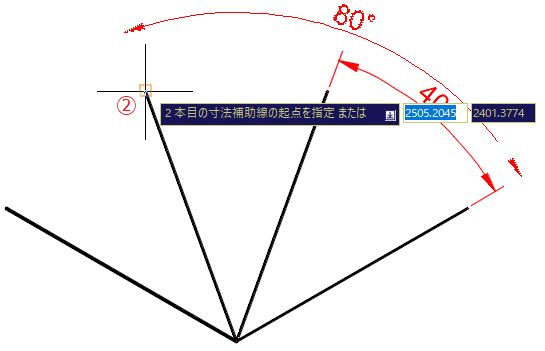

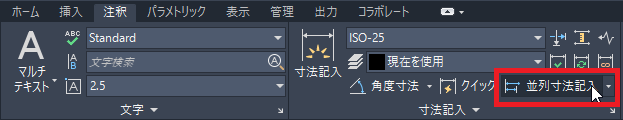

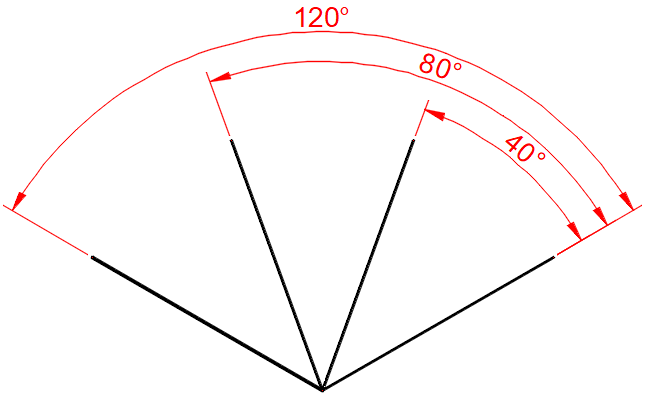

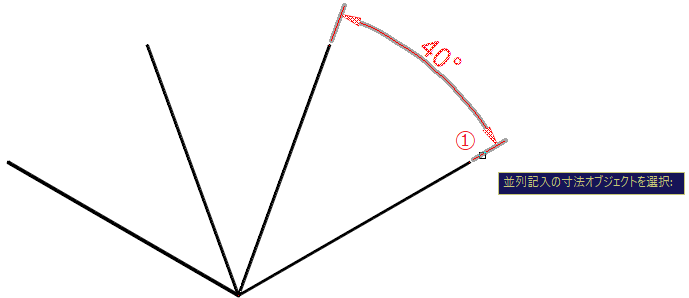

（１）すでに１本目の角度寸法が作成されています。 　　 続けて、並列寸法を記入していきます。 　 　 （２）[寸法] → [並列寸法]を選択します。 　 （３） 　並列記入の寸法オブジェクトを選択:　並列寸法の始まりとして、①の寸法補助線を選択します。 　 （４） 　2 本目の寸法補助線の起点を指定:　②の線分の端点（終点）を指示します。 　 （５） 　2 本目の寸法補助線の起点を指定:　③の線分の端点（終点）を指示します。 　 （６）エンターを押して確定します。
