 第6章  円弧の長さ
 Q1  円弧の長さを指定したい。
  Ans1  円弧の長さを指定するには。


 Ans1 円弧の長さを指定するには。

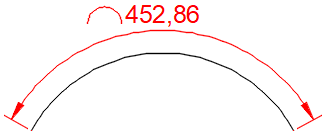

(1)下図の円弧の長さは <452.86> です。
   この円弧の長さを <452>に変更したいと思います。

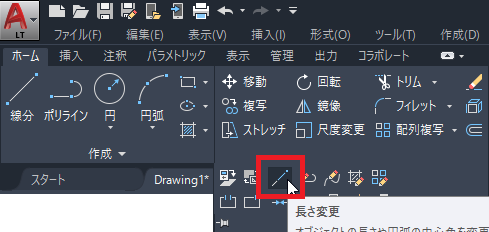

(2)[修正] → [長さ変更]を選択します。




(3)マウスの右ボタンを押して、ショートカットから[全体(T)]を選びます。
 計測するオブジェクトを選択 または [増減(DE)/比率(P)/全体(T)/ダイナミック(DY)] <全体(T)>: _T




(4)
 全体の長さを入力 または [角度(A)] : キーボードから <450> と入力します。

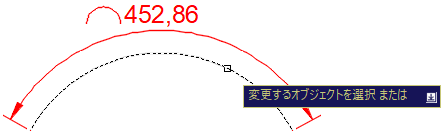

 変更するオブジェクトを選択 または [元に戻す(U)]: 下図のように円弧の右端の方を指示します。

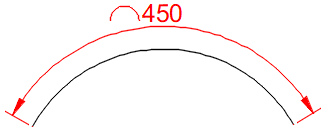

(5)寸法値も<450>に自動的に変更されています。
