Ans1 [フィレット]のオプション[インバート] とは。

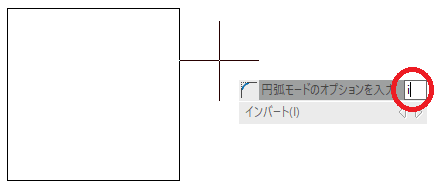

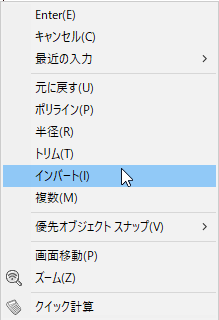

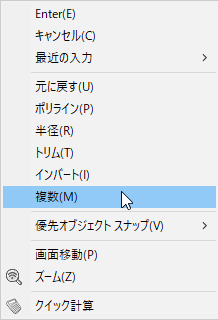

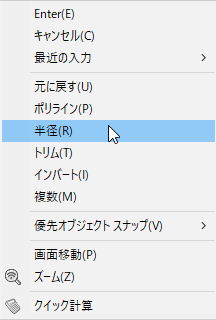

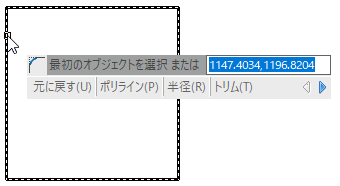

（１）下図の四角形のコーナーをフィレットでカーブを付けようと思います。 　　 カーブの半径は<30>です。 　 （２）[修正] → [フィレット]を選択します。 　　 右ボタンのショートカットから[半径]を選び、<30>と入力します。（左図） 　　 続けて、右ボタンのショートカットから[複数]を選びます。（右図） 　　　　　　　　 （３）四角形の4つのコーナーに連続してフィレットができます。 　 　 　 （４）下図のように[連続」を指定すれば、一度に同じ半径でフィレットできます。 　 （５）ここから[インバート] 　　 右ボタンのショートカットから[複数]を選んだ後、続けてショートカットから 　　 [インバート]を選びます。 　 （６）[円弧モードのオプションを入力]の箇所に <i>と入力します。 　 （７）四角形の4つのコーナーに内側にカーブしたフィレットができます。
