Ans1 ブロックの属性値をtxtファイルに書き出す。

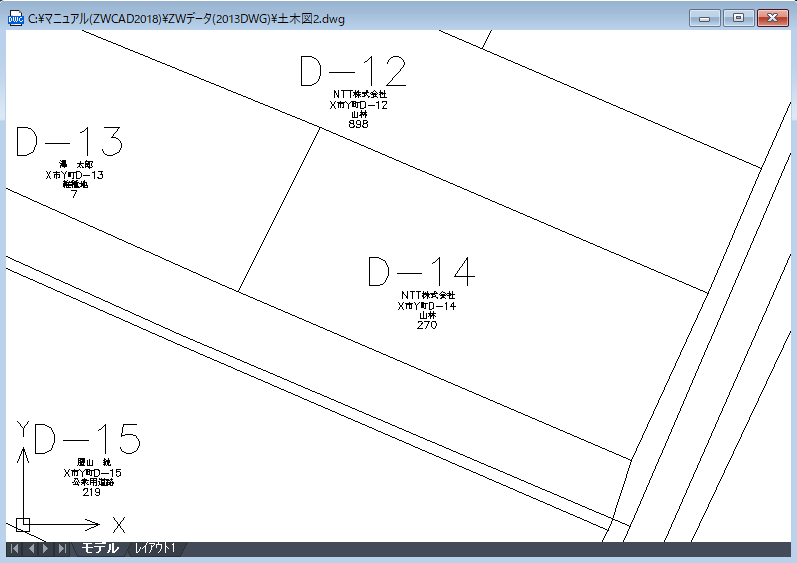

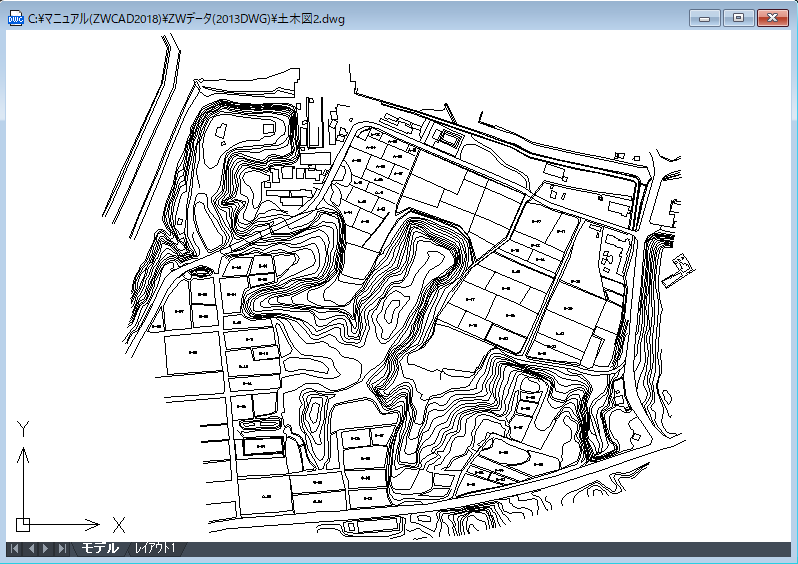

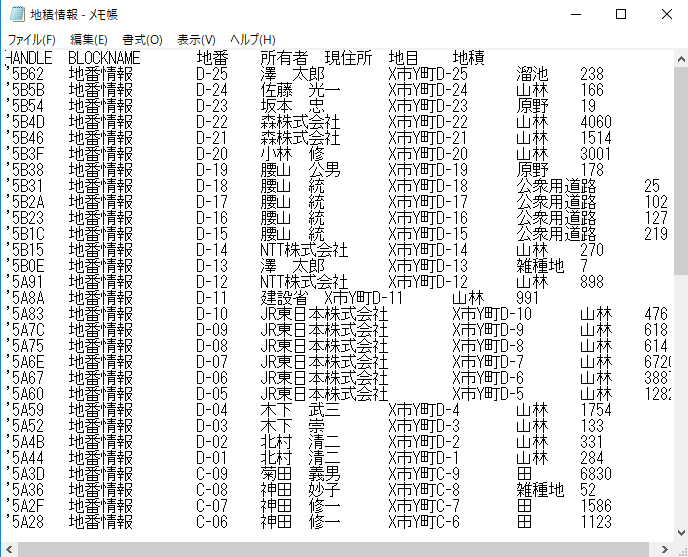

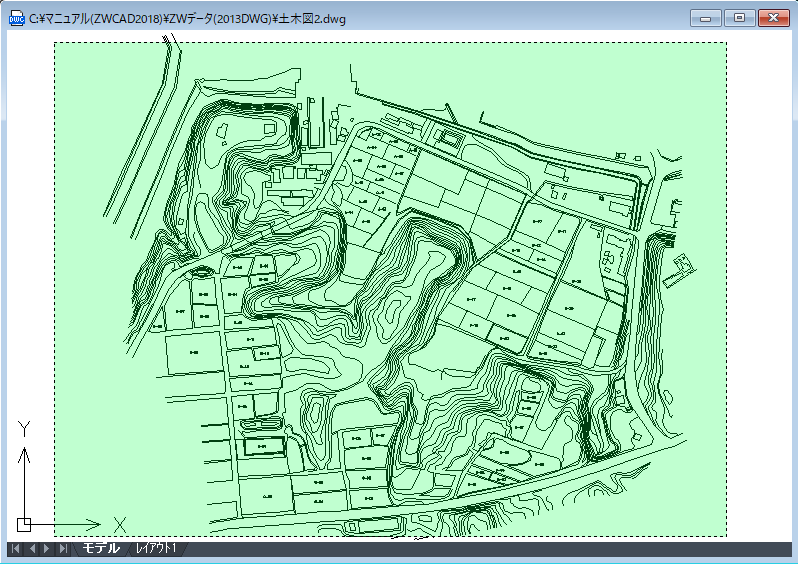

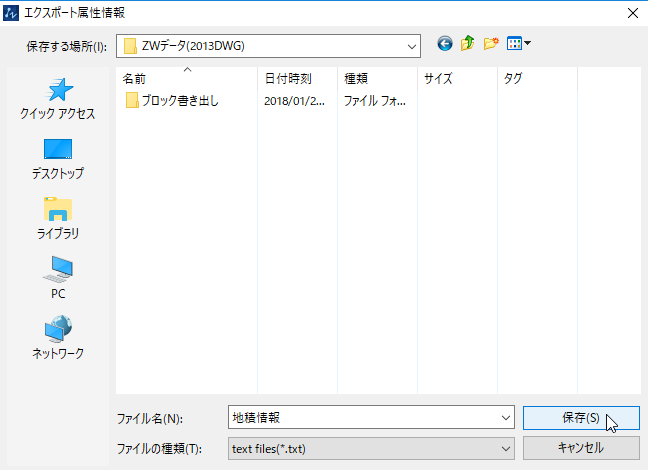

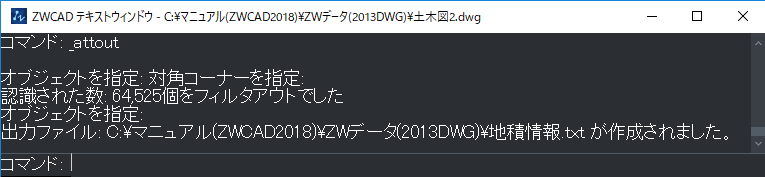

（１）下図は地積情報を属性値として持たせている地積図です。 　 （２）各区画には地番名しか表示されていませんが、[プロパティ] -> [すべて表示]を選ぶと属性値が表示されます。 　　 この属性値をtxtファイルに書き出します。 　 　 　 （３）[ブロック]パネル -> [属性値書き出し]を選択します。 　　 ファイルを保存するダイアログ[エクスポート属性情報]が表示されます。 　　 フォルダとファイル名を指定して、保存ボタンを押します。 　 （４） オブジェクトを指定: マウスで図形全体を囲って選択します。 　 （５）コマンドラインに[地積情報.txtが作成されました。]メッセージが表示されます。 　 （６）メモ帳で[地積情報]を開くと、ブロックの属性値が保存されているのが判ります。

Ans2 txtファイルをExcelに保存して、CAD図面内に挿入する。

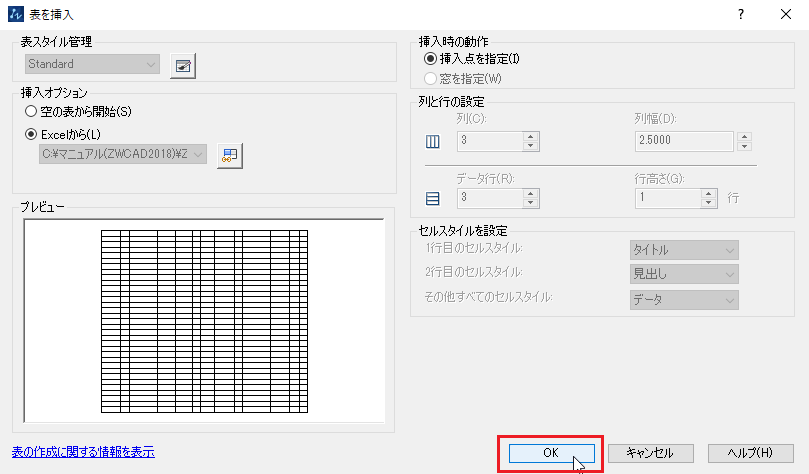

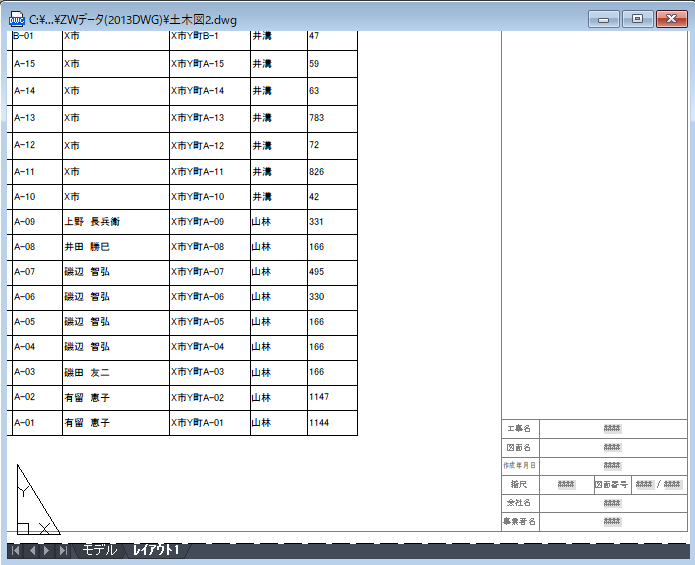

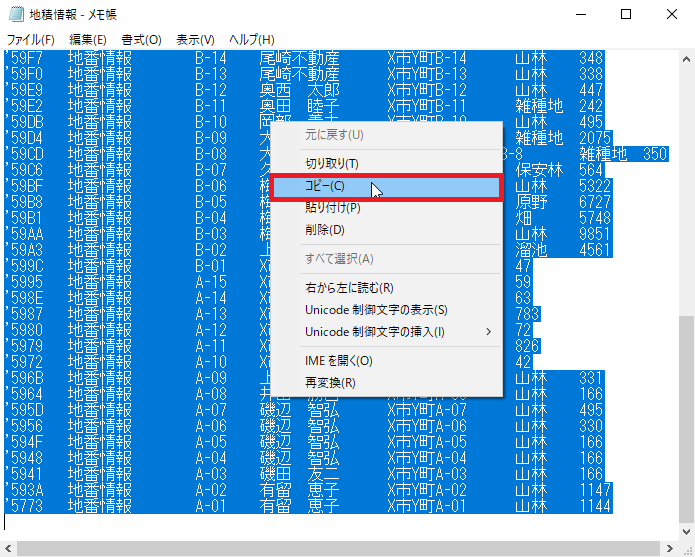

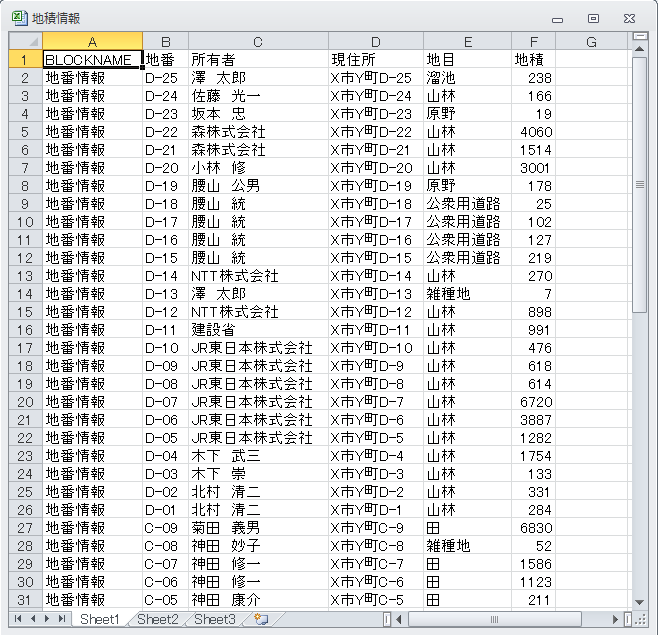

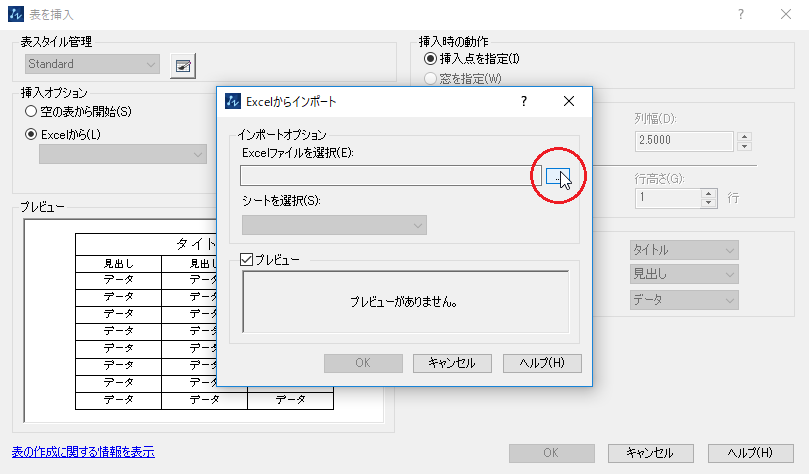

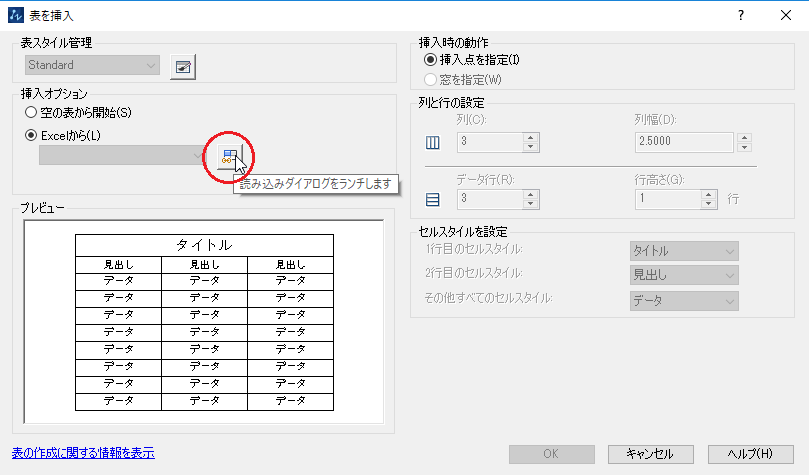

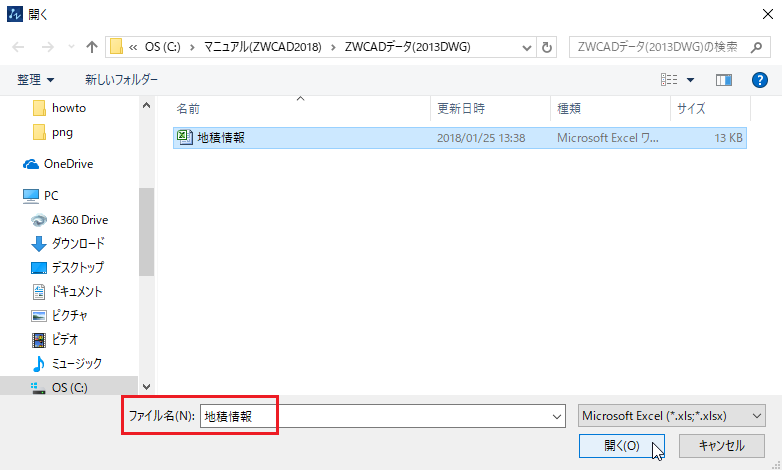

（１）テキストの内容をマウスで全部選択して、右ボタンのショートカットから[コピー]を選びます。 　 （２）Microsoft Excelに貼り付け、情報などの整理をして保存します。 　　 Excel等の表計算に移すと、属性情報に漏れがあるときに見つけやすくなります。 　 （３）レイアウト空間に移り、[注釈]タブ -> [表]パネル -> [表]を選択します。 　　 [挿入オプション]に[Excelから]を選び、赤丸のボタンを押してファイルを選択します。 　 （４）[Excelからインポート]ダイアログの中の[Excelファイルを選択]の右にある赤丸のボタンを押します。 　 （５）先ほど保存した[地積情報]を選択し、[開く]ボタンを押します。 　 （６）[プレビュー]に枠だけが表示されています。 　　 [OK]ボタンを押します。 　 （７）最初の[表を挿入]のダイアログに戻りました。 　　 そのまま[OK]ボタンを押します。 　 （８）レイアウト空間に表オブジェクトが挿入されます。 　　 この表はオブジェクトですから、CADの表と同じように修正や加筆などが自由にできます。
