 第6章  ダイナミック文字をマルチテキストに変換する

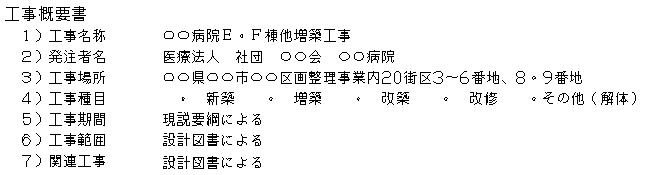

(1)下図の文字はJw_cadのDXFをAutoCADへ読み込んだ文字です。

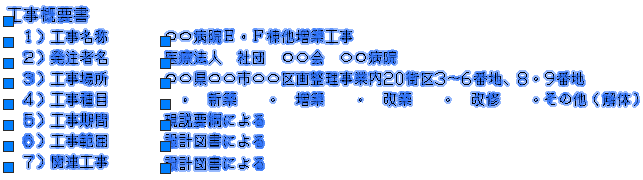

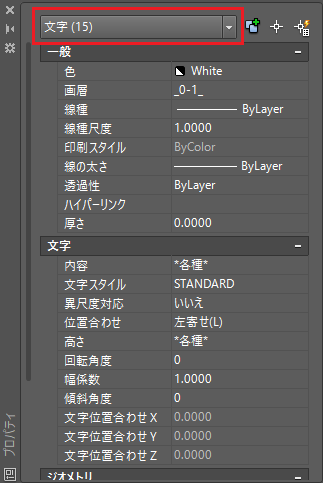

(2)読み込んだ文字を選択すると、1行ずつの文字列(ダイナミック文字)であることが判ります。



(3)Jw_cadの文字はすべて1行文字(ダイナミック文字)ですから、AutoCADのマルチテキストに変換します。



(4)ダイナミック文字をマルチテキストに変換するコマンドは[TXT2MTXT]です。
 キーボードから[TXT2MTXT]と入力します。

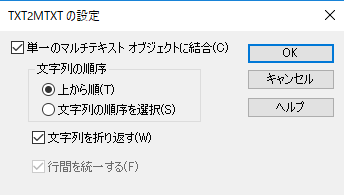

(5)マウスの右ボタンを押して、ショートカットから[設定(SE)]が選択できます。



(6)ダイナミック文字をマルチテキストに変換する条件を指定できます。

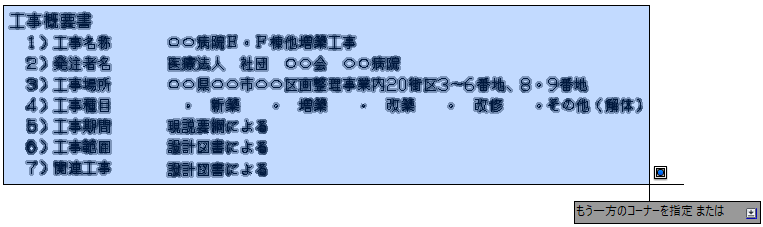

(7)[OK]ボタンを押して、ダイナミック文字を全部囲って選択します。

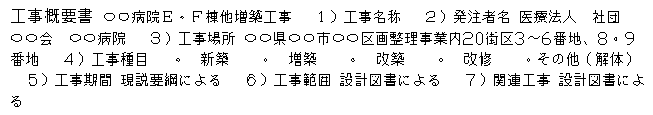

(8)下図のように、マルチテキストに変換されました。

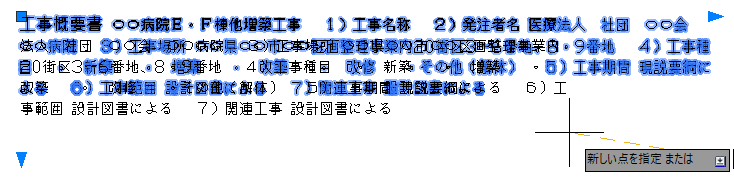

(9)通常のマルチテキストと同じように修正が可能です。



(10)横幅や改行位置などを変更して、下図のように体裁を整えます。

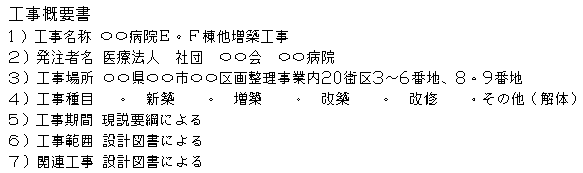

(11)下図のようにAutoCADのマルチテキストに変更出来ました。
