二重線  （LT版）2重線
 （レギュラー版）マルチライン

（LT版2重線）

（１）[作成]→[２重線]を選択します。

　

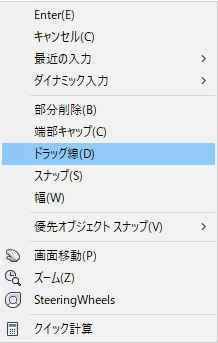

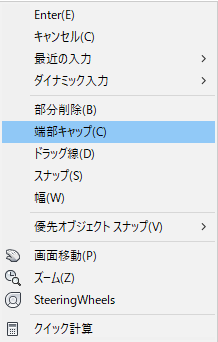

　①右ボタンのショートカットからは、５つのオプションが選択できます。
　　「端部キャップ」は二重線の始点と終点を線分で結ぶ（閉じる）かどうかを指定できます。

　　　　　　　　　　　　　　　　　　　　　　　（両方を閉じた例）
　　　
　　（両方を閉じない例）
　　　

　②「ドラッグ線」は二重線の中心からのセットバック（ずれる距離）を指定できます。
　　下右図は左①から右②へ二重線を作成した場合です。

　　　　

　　[中心線からのオフセット]を<0>とした場合。（両サイドに均等に分かれます。）

　　　　

　　[中心線からのオフセット]を<100>とした場合。（進行方向の左側に作図されます。）

　　　　

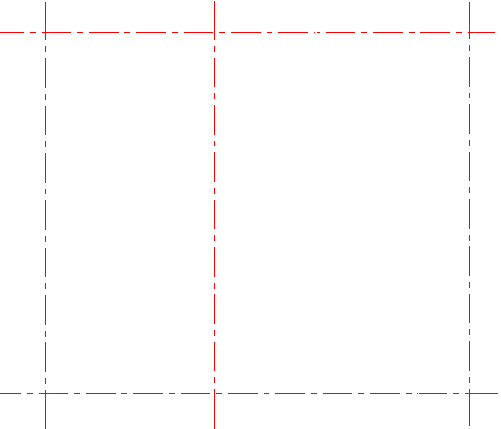

（２）下図の壁心（中心線）にそって、壁を作成していきます。

　

　まず、右ボタンのショートカットから[幅]を選び、<200>と指定します。

　　　　

（３）次に、[端部キャップ]を[両方]に指定します。

　　　

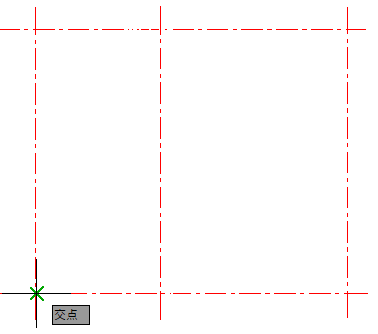

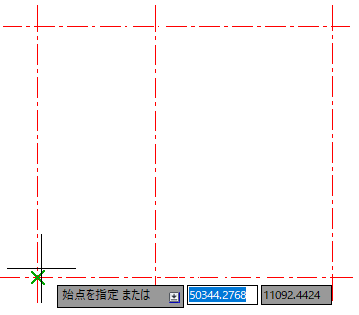

（４）二重線の始点として左下を指示します。

　

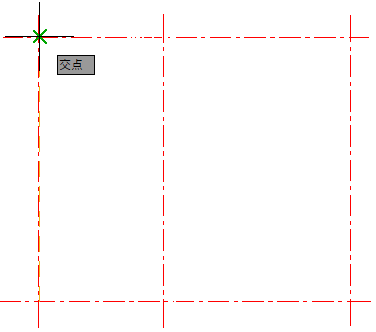

（５）二重線の終点として左上を指示します。

　

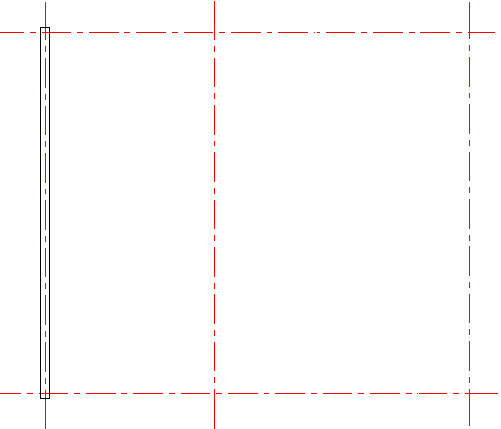

（６）下図のように二重線が作図されました。二重線は線分で作成されます。

　

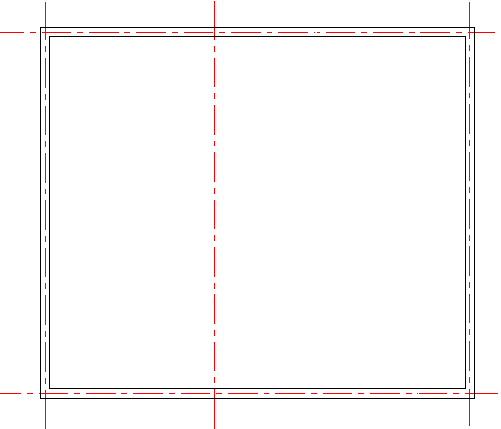

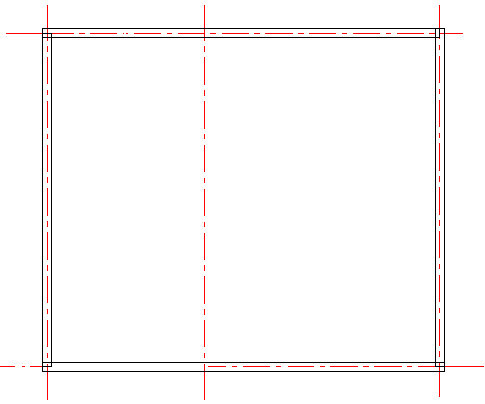

（７）下図のように、４つの壁を作図します。

　

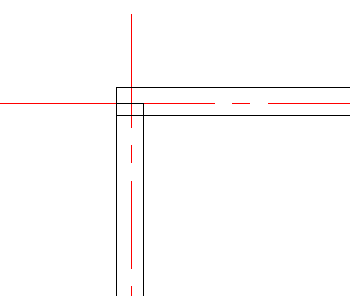

（８）拡大してみると、お互いが交差していますので、[トリム]コマンドで間の線分を削除します。

　　　　　　

（９）下図のように、トリムで壁線を作図しました。

　

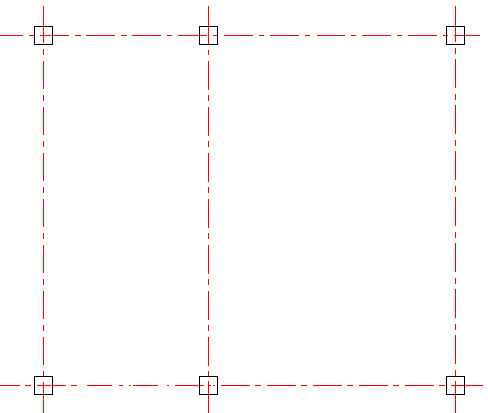

（１０）次に、柱（一辺400ミリ）が配置された後から、壁（200ミリ）を作図してみます。

　

（１１）[中心線からのオフセット]を<100>に設定します。

　

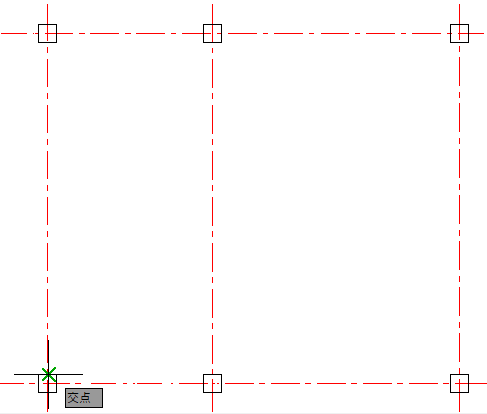

（１２）二重線の始点として左下を指示します

　
　

（１３）二重線の終点として左上を指示します

　

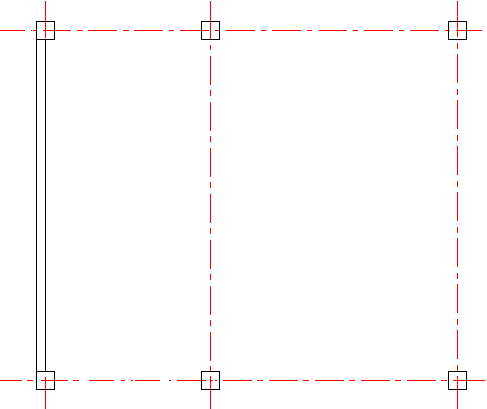

（１４）下図のように、200ミリの壁が柱の外側のラインにそって作図できました。

　

（１５）同様にして、残りの３つの壁を作図しました。

　

（１６）次に部屋の中に「間仕切り壁」を作図します。
　「間仕切り壁」の壁厚を<100>にします。

　　　

（１７）続けて、[端部キャップ]のオプションでは[閉じない]を指定します。

　　　

（１８）続けて、[ドラッグ]の指定では[中心線からのオフセット]を<0>とします。

　　　

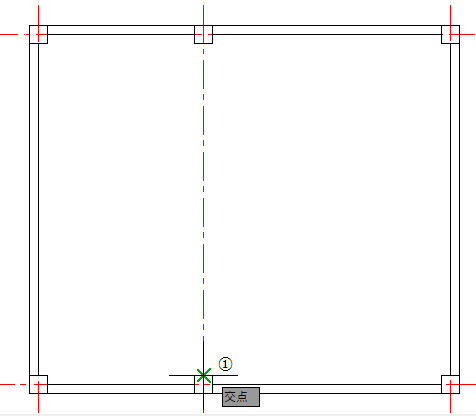

（１９）二重線の始点を下辺①から始めます。

　　　

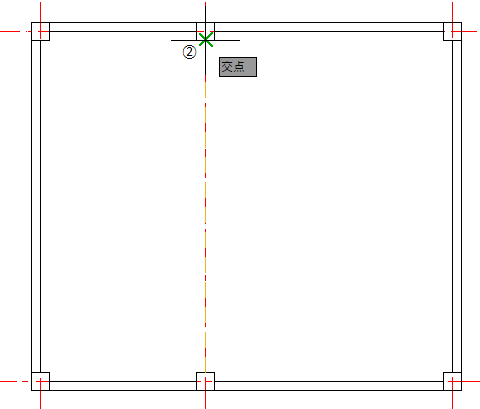

（２０）二重線の終点を上辺②で止めます。

　

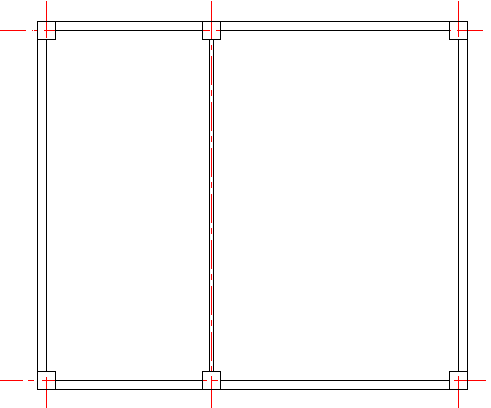

（２１）下図のように、壁厚100ミリの間仕切りができました。

　

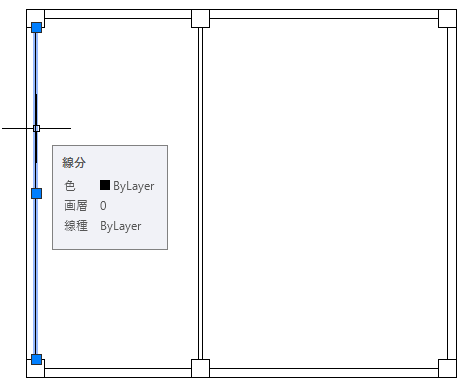

（２２）二重線は個別の線分で作図されますから、１本づつの修正が可能です。

　



 （レギュラー版マルチライン）

レギュラー版の「マルチライン」はポリラインです。

（１）「マルチライン」のオプションには下図のように３つあります。
　LT版との違いは、設定を[スタイル]として記憶しておくことが可能な点です。

　

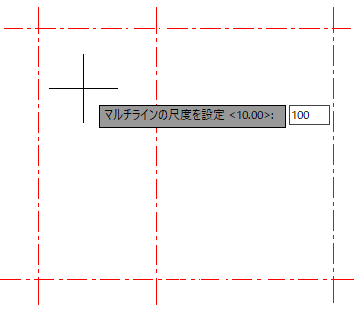

（２）右ボタンのショートカットから[尺度]を選び、<100>と指定します。

　

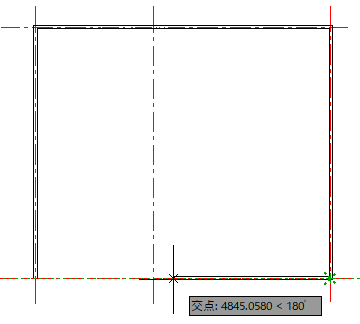

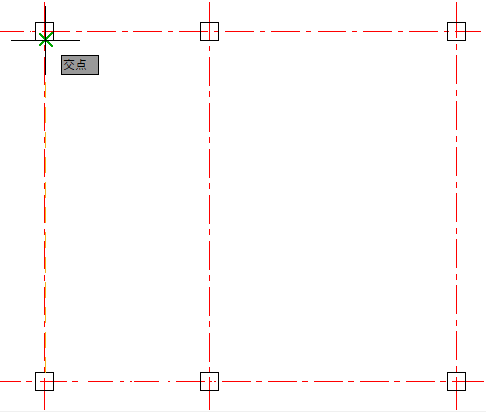

（３）LT版と同じように、左下の交点から作図していきます。

　

（４）ポリラインですから、途中で終わること無く最後まで一筆書きで作成できます。

　

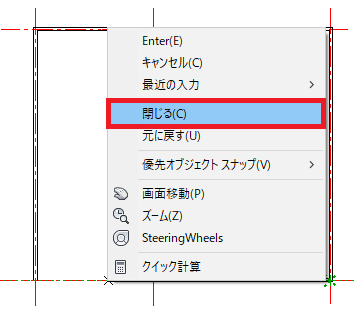

（５）最後は[閉じる」を押して、最初に点に戻ります。

　

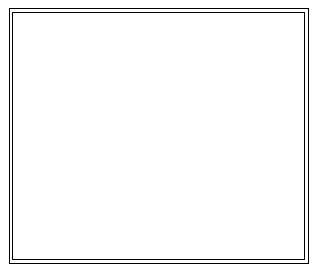

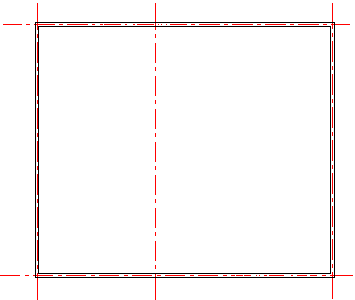

（６）下図のように、壁線が作図できました。
　LT版と違ってコーナーをトリムする必要はありません。

　

　　　

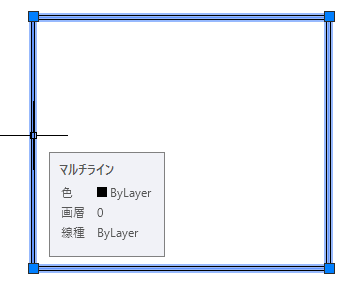

（７）マウスで壁を選択すると、[マルチライン」と表示されます。
　これはポリラインですから、一部を編集する場合は[分解]する必要があります。
