 第５章  Excelの表をAutoCADへ[リンク貼り付け]する方法
 Excelワークシートで貼り付ける

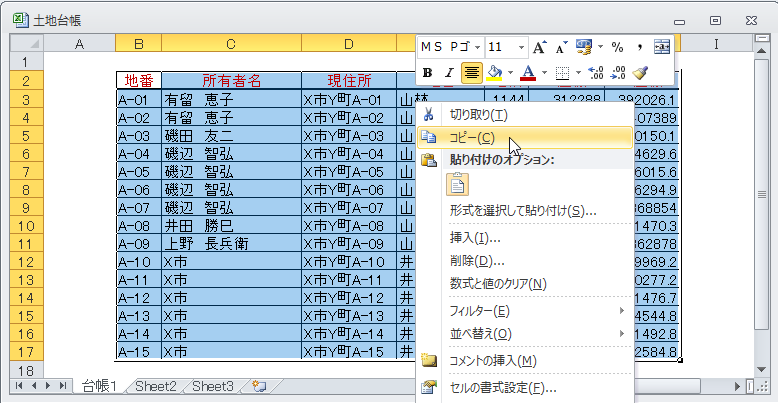

（１）Excelの表からAutoCADへ貼り付ける範囲を選択して、右ボタンのショートカットから[コピー]を選びます。
　
　

（２）AutoCADへ移り、[ホーム]→[クリップボード]→[形式を選択して貼り付け]を選択します。

　

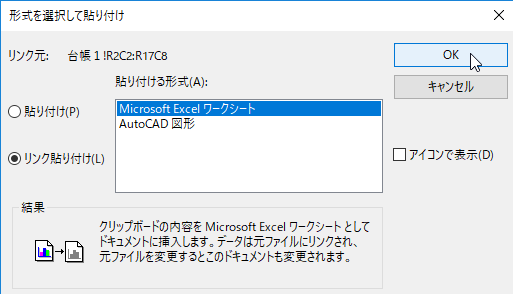

（３）[形式を選択して貼り付け]ダイアログから[Microsoft Excel ワークシート]を選択し、
　[OK]ボタンを押します。

　

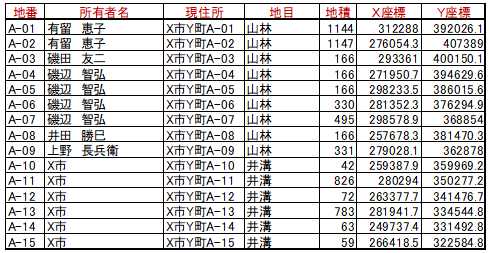

（４）下図のようにAutoCADの図面内に挿入されます。

　

（５）文字の大きさを変更するときは、選択した状態で右ボタンを押して

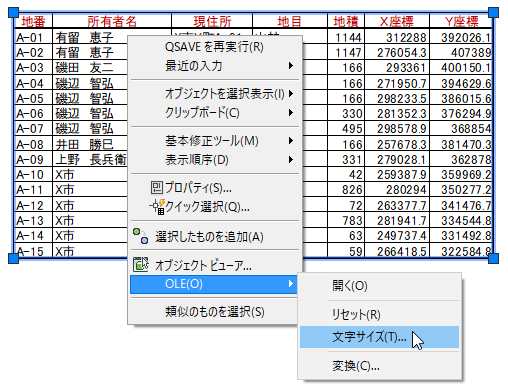

　ショートカットから[文字サイズ]を選びます。

　

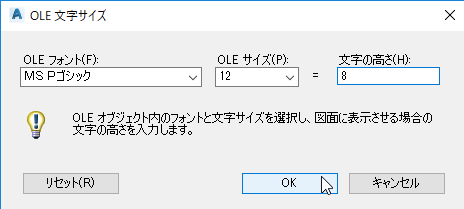

（６）[OLE文字サイズ]の[文字の高さ]を<8>と入力し、[OK]ボタンを押します。

　

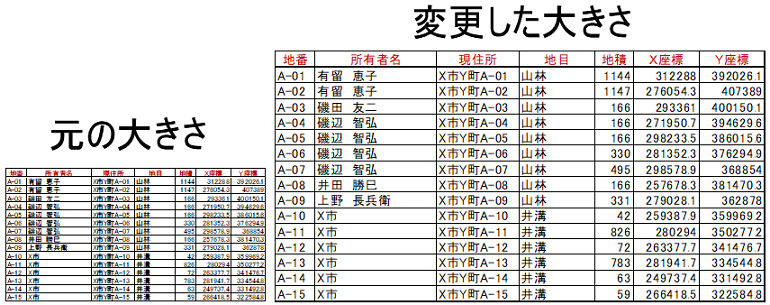

（７）左が挿入時の元の大きさ、右が[文字の高さ]を<8>にした大きさです。

　

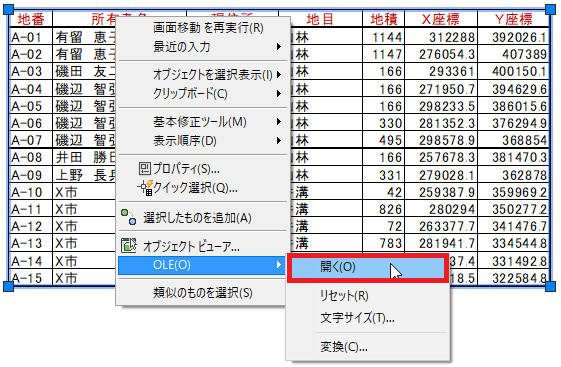

（８）表の内容を変更する場合は、選択した状態で右ボタンを押してショートカットから[開く]を選びます。
　（または、表の中でダブルクリックしても、Excelは開きます。）

　

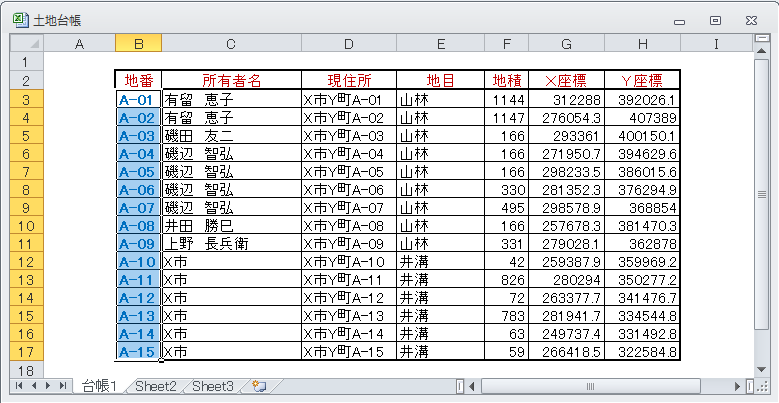

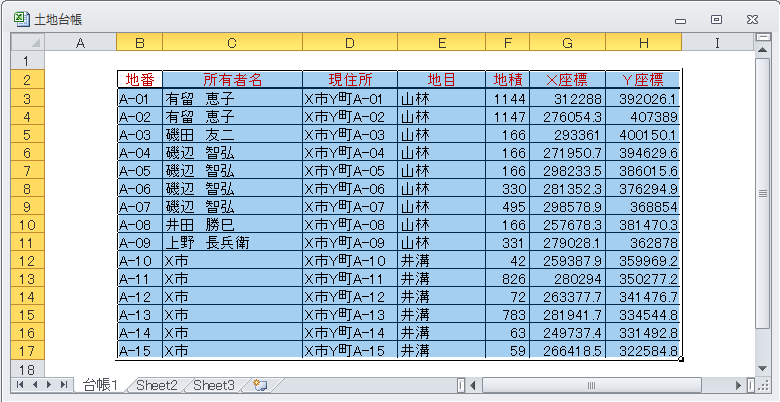

（９）Excelの元のファイルが範囲選択した状態で表示されます。

　

（１０）Excelの表の[地番]の列の色を[青]に変更して、[上書き保存]します。

　

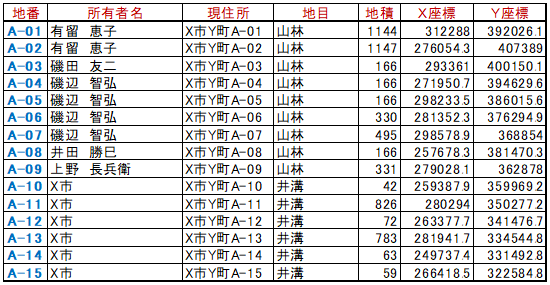

（１１）AutoCADに切り替えると、自動的に地番の列の文字が青に変更されています。

　

　
 注意点 　（１）変更は、必ずExcel側で行います。(AutoCAD側からは変更できません。）

　（２）挿入した表の[枠]の表示設定は、[OLEFRAME]コマンドを使います。
　　　 キーボードから<OLEFRAME>と入力します。
　
　0: フレームは、表示も印刷もされません。
　1: フレームは、表示されて印刷されます。
　2: フレームは、表示されますが、印刷されません。
　
 AutoCAD 図形で貼り付ける

（１）Excelの表からAutoCADへ貼り付ける範囲を選択して、右ボタンのショートカットから[コピー]を選びます。
　
　

（２）AutoCADへ移り、[ホーム]→[クリップボード]→[形式を選択して貼り付け]を選択します。

　

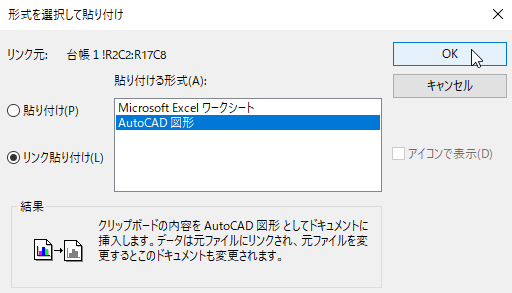

（３）[形式を選択して貼り付け]ダイアログから[AutoCAD 図形]を選択し、
　 [OK]ボタンを押します。

　

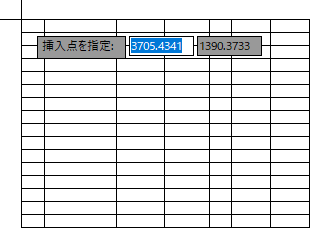

（４）挿入位置を指定します。

　

（５）挿入された表は、AutoCADの表オブジェクトです。

　

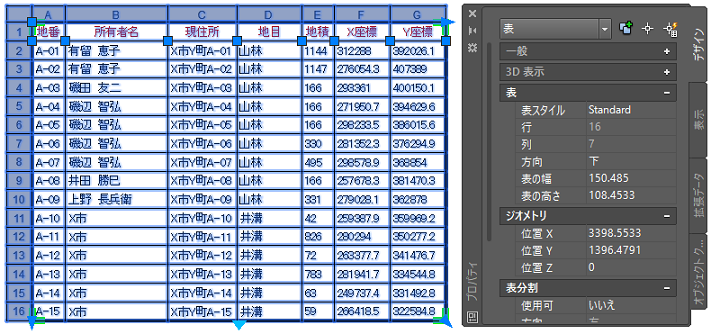

（６） 表オブジェクトとして編集できます。

　

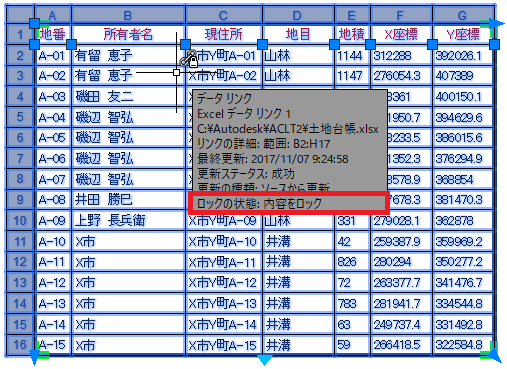

（７）[データ リンク]が表示されますが、赤枠の中を見ると[内容をロック]となっています。
　ロックを解除しないと編集はできません。

　

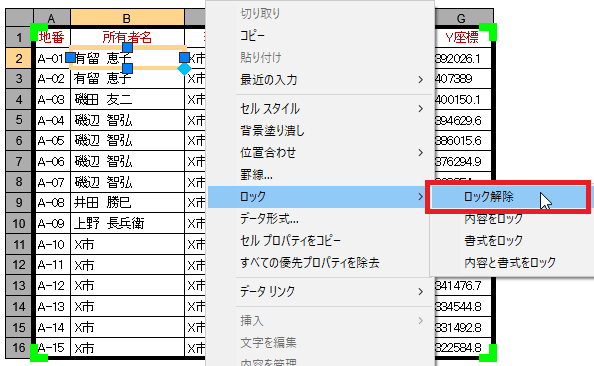

（８）変更したいセル(B2)を選択して、右ボタンのショートカットから[ロック解除]を選びます。

　

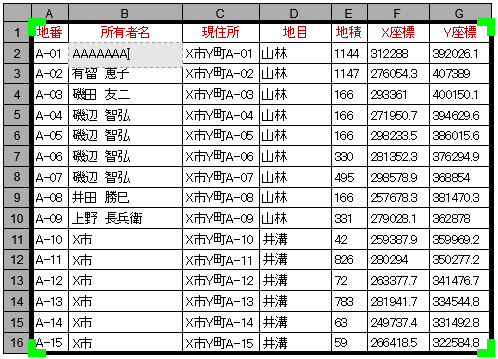

（９）[B2]のセルの内容を<AAAAAAA>に変更します。

　

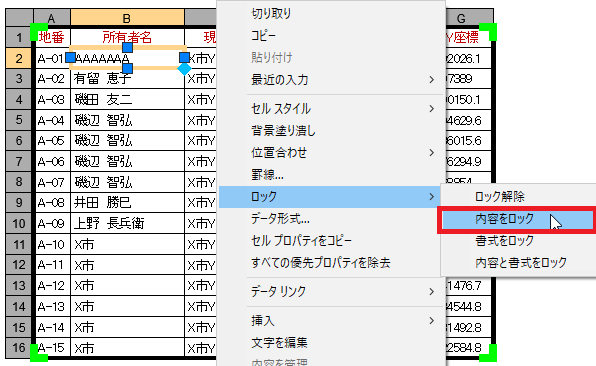

（１０）セル(B2)を選択して、右ボタンのショートカットから[内容をロック]を選びます。

　

（１１)Excelの表を変更した場合。

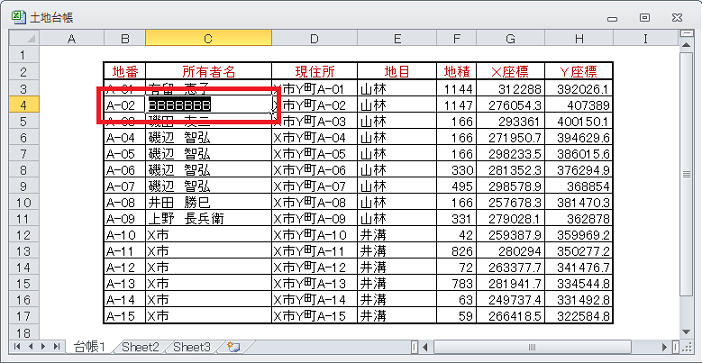

　Excelの[C4]のセルを<BBBBBBB>に変更して保存します。

　

（１２）AutoCADの表を選択し、

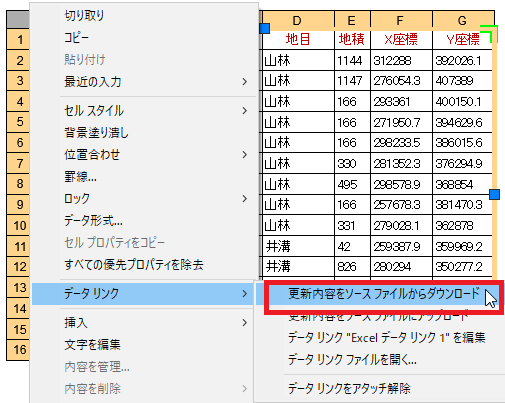

　右ボタンのショートカットから[更新内容をソースファイルからダウンロード]を選びます。

　

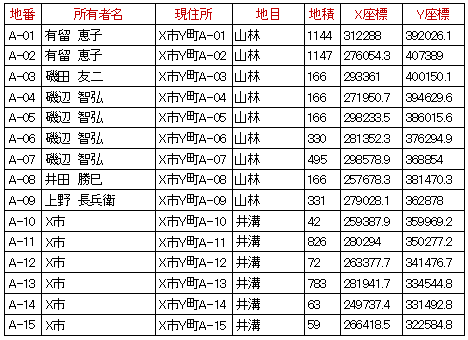

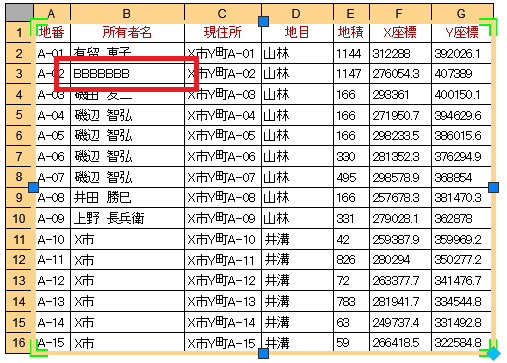

（１３）Excelの変更が反映されています。

　

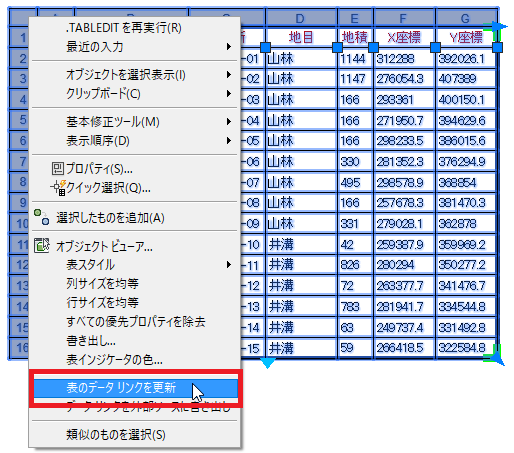

（１４）上記（１２）の他に、[表のデータリンクを更新]からも変更できます。

　
 データ更新

（１）Excel側で変更した結果をAutoCADの表に反映するには、次の①か②を使います。

　①上記の（１２）または（１４）を使う。

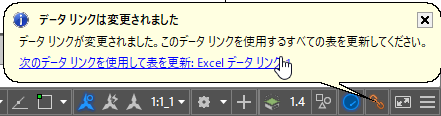

　②[ステータスバー]の[データリンクは変更されました]のメッセージが表示されるので、
　　３行目の青い文字を指示すると、自動的に表は変更されます。
