 第5章  自分が作成した[ハッチング パターン]を使用する
 使用するハッチング(hat.zip   圧縮ファイル(適当なフォルダに解凍して、AutoCADの[オプション]→[サポートファイルの検索パス]で保存場所を指定してください。)

(1)ハッチングのパターンを選択するには、

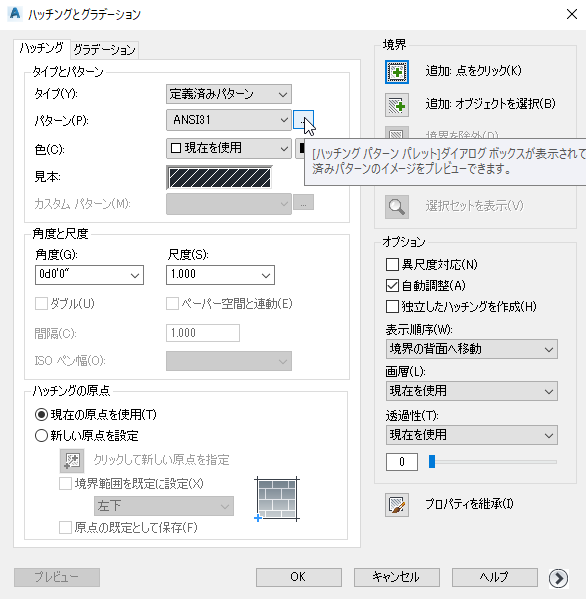

 下図のように [ハッチング作成] → [オプション] → [ハッチング設定]ダイアログを開きます。

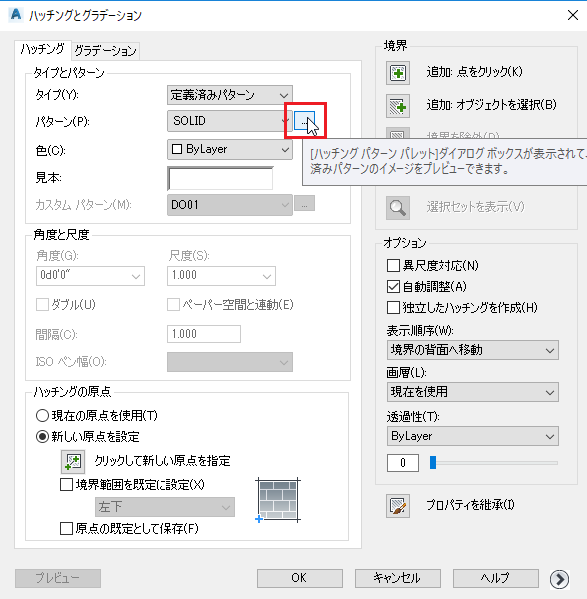

(2)[ハッチング]タブの[パターン]の右にある ボタンを押します。

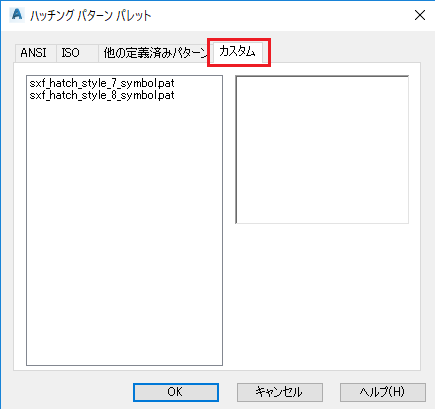

(3)[ハッチング パターン パレット]の[カスタム]を選びます。
 この中に自分が作成したハッチング パターンが表示されます。
 初期値はAutoCADが提供するパターンしか登録されていません。

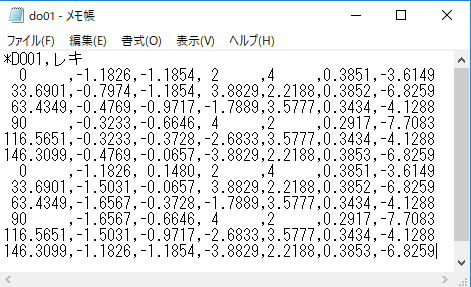

(4)ハッチング パターンはメモ帳などで下記のように作成します。拡張子は [.pat]です。
 これらのハッチングをフォルダを付けて保存します。(例では、Hat にしています。)



 上記のパターンは下図のようなハッチングになります。



(5)自作のハッチング パターンを使用するには、
 AutoCADの[オプション]→[サポートファイルの検索パス]で保存場所を指定する必要があります。

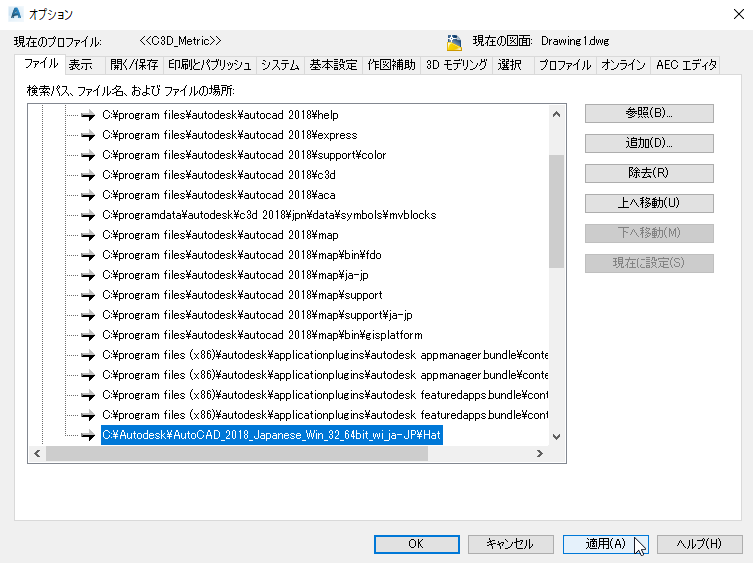

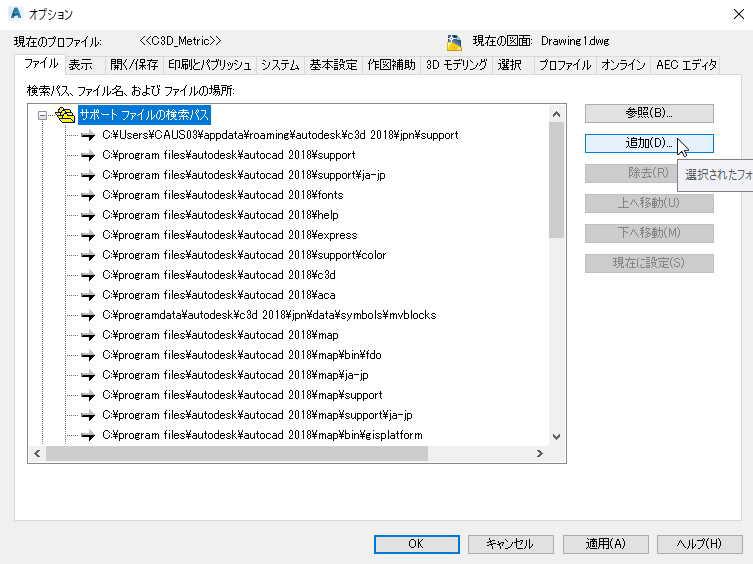

(6)[オプション]→[ファイル]→[サポートファイルの検索パス]を開き、右の[追加]ボタンを押します。

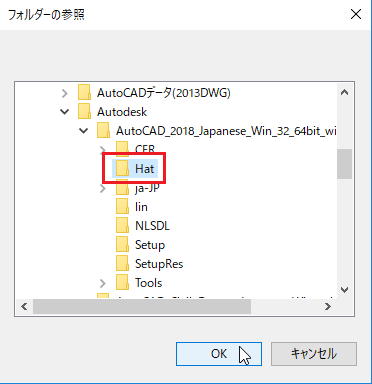

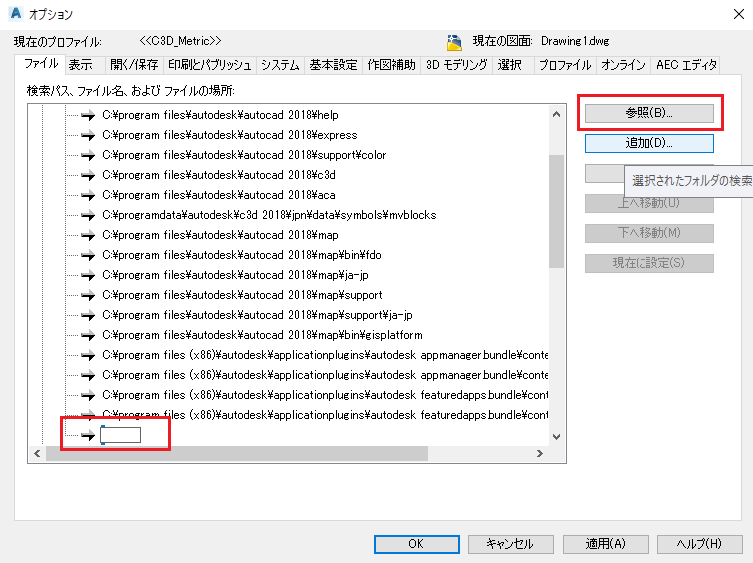

(7)続いて[参照]ボタンを押して、ハッチング パターンを保存しているフォルダを指定します。



(8)下図の例は、Autodeskの中の[Hat]フォルダを指定しています。



(9)[適用]ボタンを押して、このダイアログを閉じます。



(10)[定義済みパターン]の右下の ボタンを押します。

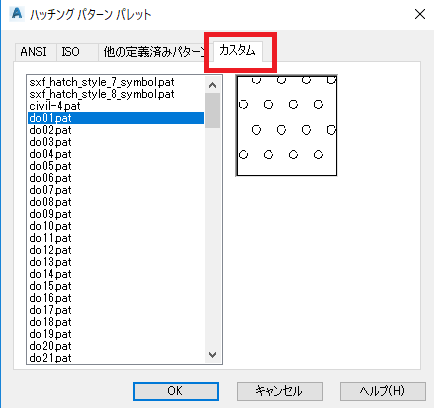

(11)[カスタム]タブを開くと、自分が作成したハッチング パターンが表示されます。
 [do01.pat]を選択すると、右の領域にハッチング パターンの図が表示されます。
 これで、自分が作成したパターンが使用できます。



(12)上記の方法以外でも使用できます。
 [ハッチング作成]→[パターン]の右下の↓(赤丸)を指示します。

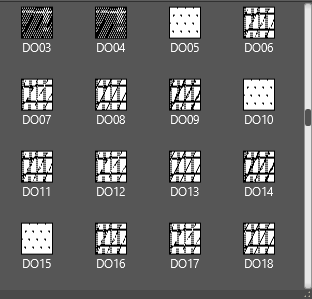

(13)自作のハッチング パターンの一覧が表示されますから、
 常時、これらのハッチング パターンを使用できます。
