 画層  [フィルタ]を設定する
 [フィルタ]の設定

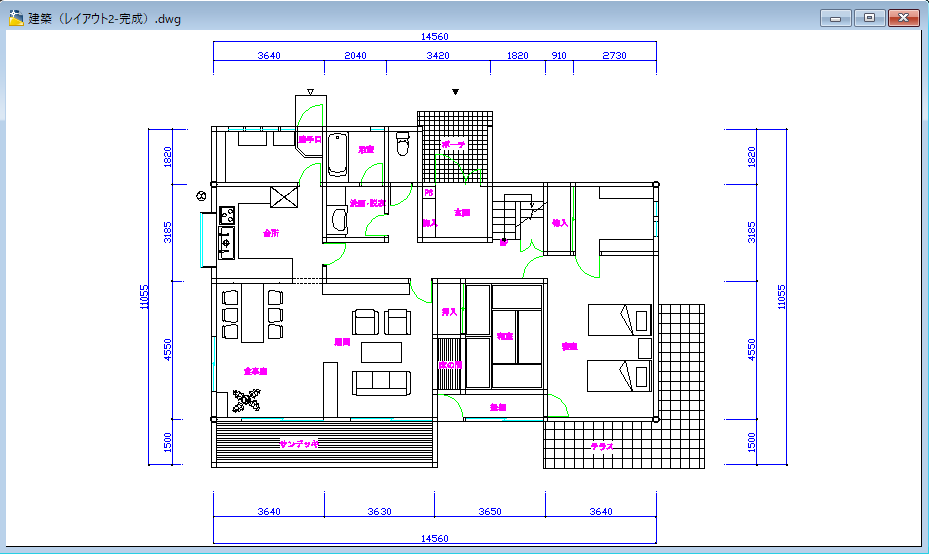

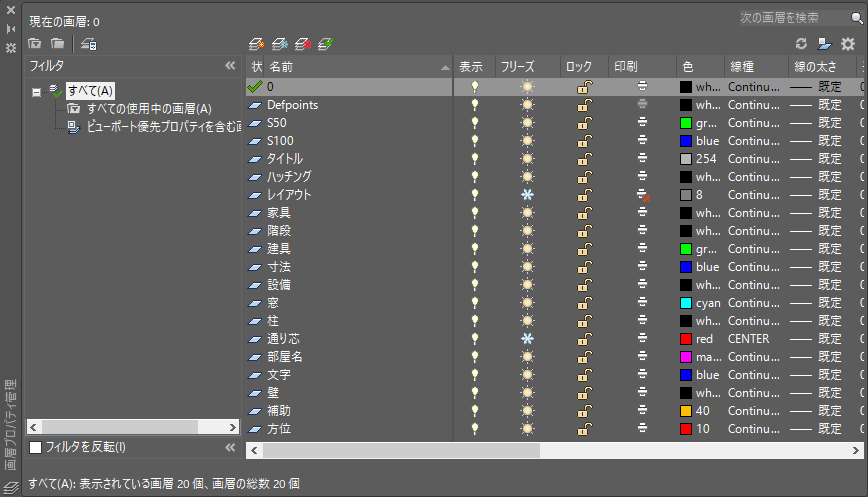

(1)次の図面は、20の画層があります。



20の画層の中には、使用していない画層がありますが、使用している画層だけを表示させることが出来ます。

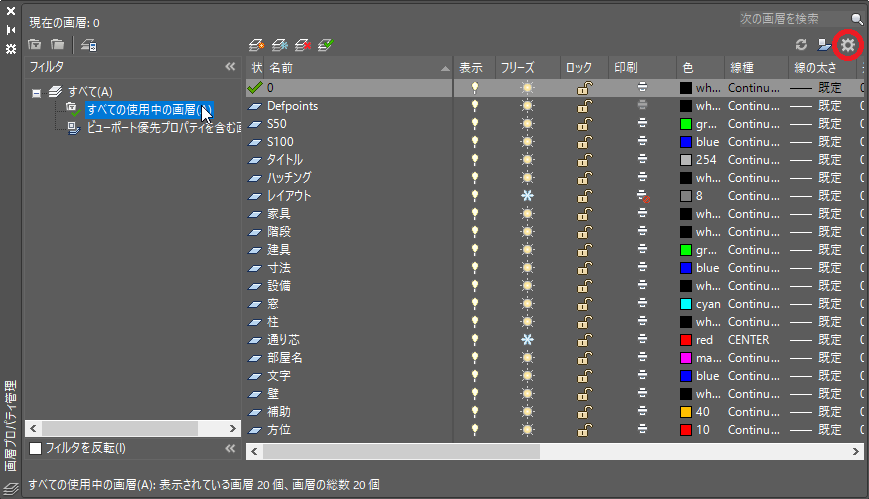

②[画層プロパティ管理]の中の[すべて]から[すべての使用中の画層]を選択します。
 続いて、右上の[設定]ボタンを押します。(赤丸

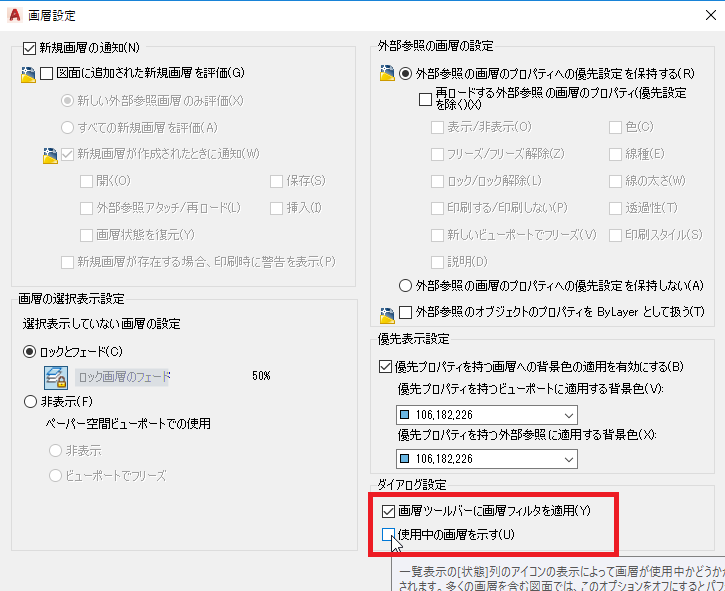

③[画層設定]ダイアログが表示されます。
 右下の[ダイアログ設定]の2つの項目をチェックします。

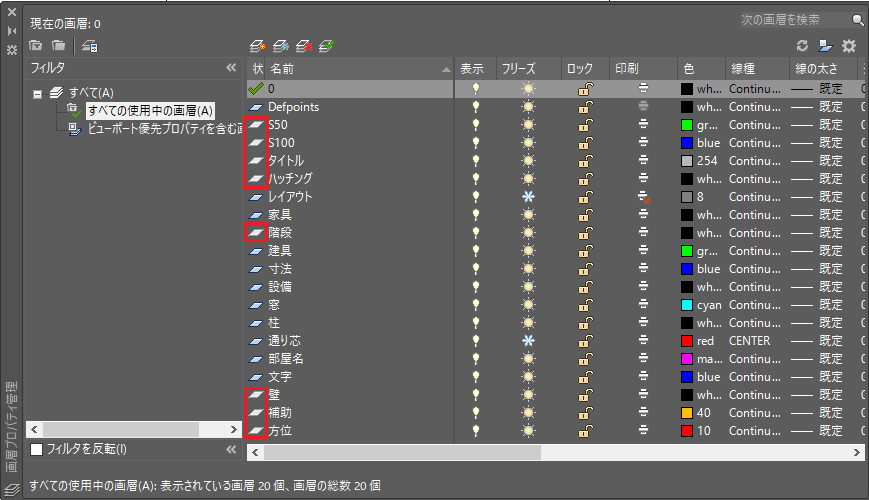

④[画層プロパティ管理]に戻ると、使用していない画層状態のアイコンの色が[薄く]なっています。

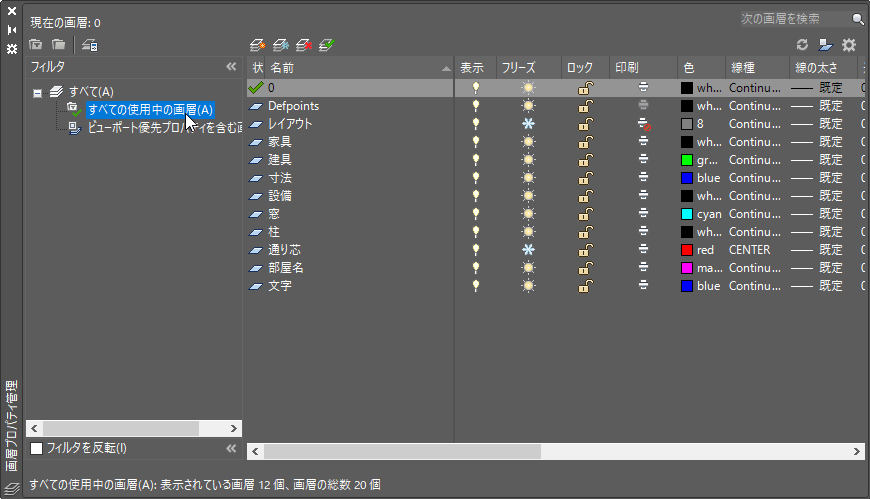

⑤再度、[画層プロパティ管理]の中の[すべて]から[すべての使用中の画層]を選択します。
 使用されている画層だけが表示されます。

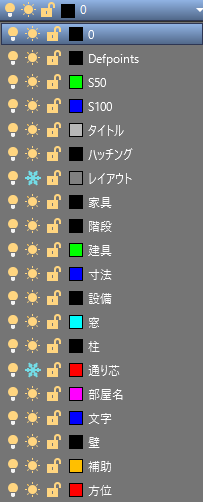

⑥[画層ツールバー]にも、変更が反映されています。



 [画層プロパティ管理] と [画層ツールバー]の表示を元に戻す。

①右上の[設定]ボタンを押します。

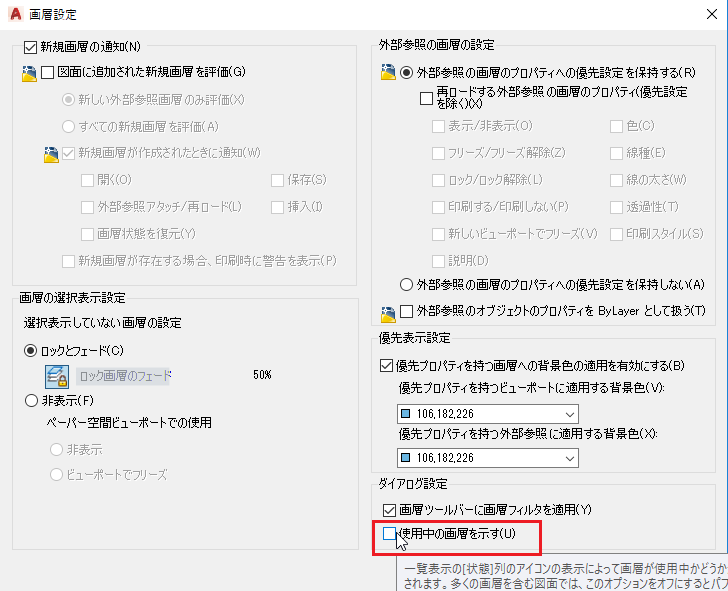

 右下の[ダイアログ設定]の一番下の項目のチェックを外します。

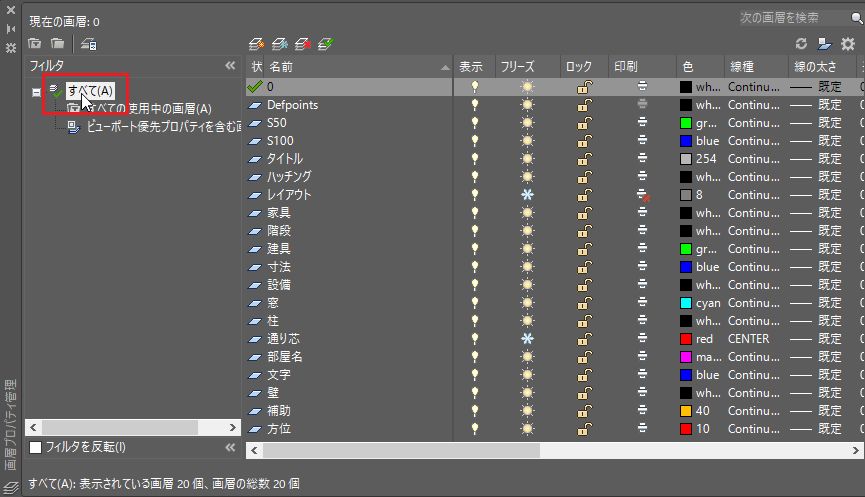

②再度、[画層プロパティ管理]の中の[すべて]から[すべて]を選択します。
 すべての画層が表示されます。



③[画層ツールバー]にも、全ての画層が表示されます。
